Care este scopul unui miez de transformator?

În centrul oricărui sistem de alimentare electrică se află o componentă aparent simplă, dar profund critică: circuitul magnetic care canalizează și limitează fluxul electromagnetic. Când întreabă inginerii și specialiștii în achiziții „Care este scopul unui miez de transformator?” , răspunsul se extinde cu mult dincolo de fizica de bază. The miezuri de transformator servește ca sistem nervos central de conversie a tensiunii, permițând un transfer eficient de energie de la înfășurările primare la cele secundare, reducând în același timp pierderile parazitare. Fără o cale magnetică bine proiectată, rețelele moderne de curent alternativ ar suferi de ineficiențe prohibitive, încălzire excesivă și reglare instabilă a tensiunii. Acest articol oferă o examinare cuprinzătoare, orientată către aplicații miezuri de transformator , clasificările lor materiale, variantele structurale și rolul critic pe care îl joacă în infrastructura energetică contemporană - de la substații la scară de utilitate până la podele inteligente ale fabricilor.

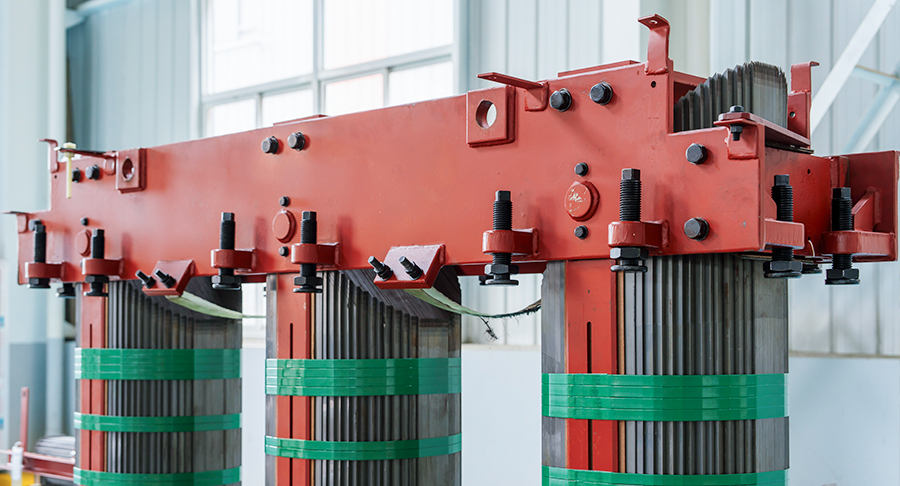

1. Miezuri de transformatoare de tip miez: calul de muncă convențional

Configurația de tip nucleu reprezintă arhitectura cea mai răspândită în aplicațiile de putere medie și mare. În acest design, circuitul magnetic este format din două membre (picioare) verticale conectate prin juguri superioare și inferioare, cu înfășurările primare și secundare înfășurate în jurul fiecărui membru. Scopul fundamental al acestora miezuri de transformator este de a oferi o cale de reluctnță scăzută pentru fluxul magnetic, asigurând că marea majoritate a forței magnetomotoare generate de înfășurarea primară se leagă cu înfășurarea secundară. Miezuri de transformator de tip miez sunt în mod obișnuit construite din laminate din oțel silicon orientat pe granule (CRGO), care prezintă o permeabilitate magnetică excepțională de-a lungul direcției de rulare, reducând direct curentul de excitație și pierderile fără sarcină.

Din punct de vedere tehnic, modelele de tip nucleu oferă avantaje distincte în ceea ce privește accesibilitatea înfășurării și eficiența răcirii. Deoarece înfășurările sunt distribuite pe două membre separate, disiparea căldurii este mai uniformă, permițând densități de putere mai mari fără a depăși limitele termice. Aplicațiile tipice includ transformatoare de creștere în fermele de energie regenerabilă, transformatoare industriale de distribuție cu o putere de la 500 kVA la 50 MVA și transformatoare de tracțiune pentru sistemele feroviare. În comparație cu alternativele de tip shell, de tip nucleu miezuri de transformator demonstrează o capacitate superioară de rezistență la scurtcircuit datorită distribuției simetrice a fluxului, care minimizează solicitarea mecanică asupra înfășurărilor în timpul condițiilor de defecțiune.

Gama noastră cuprinzătoare de miezuri de transformator acoperă atât geometriile de tip miez standard, cât și personalizate, cu grosimi de laminare variind de la 0,23 mm la 0,35 mm pentru a echilibra performanța pierderilor și capacitatea de fabricație. Jiangsu Jingtianxia Electric Technology Co., Ltd. și-a rafinat linia de producție de tip nucleu pentru a obține factori de stivuire care depășesc 97%, asigurându-se că secțiunea transversală magnetică efectivă se potrivește îndeaproape cu valorile teoretice de proiectare. Cu peste 46 de talente tehnice profesionale în personal, compania aplică tehnici avansate de scriere cu laser pentru a reduce pierderile de rafinare a domeniului, furnizând nuclee care îndeplinesc sau depășesc în mod constant standardele IEC și IEEE.

Specificații cheie pentru modelele de tip nucleu

• Gama de putere tipică: 500 kVA – 50 MVA
• Densitatea fluxului: 1,5 – 1,7 T (material CRGO)
• Reducerea pierderilor fără sarcină: cu 15–20% mai mică decât miezurile convenționale laminate la cald
• Metoda de răcire: Ulei natural/aer sau circulație forțată a uleiului
• Preferat pentru: Rețele de distribuție, parcuri eoliene offshore, industrie grea

2. Miezuri de transformatoare de tip shell: Maximizarea limitei fluxului

Spre deosebire de aspectul de tip nucleu, de tip shell miezuri de transformator înconjoară înfășurările cu material magnetic pe toate părțile, „închizând” efectiv bobinele în circuitul de fier. Această configurație prezintă un membru central care transportă fluxul principal, cu două căi de întoarcere (membre exterioare) care oferă o reluctantă excepțional de scăzută. Scopul principal rămâne identic - de a ghida și concentra fluxul magnetic - dar geometria tip carcasă realizează o reactanță de scurgere semnificativ mai mică și o reglare mai bună a tensiunii în condiții de încărcare grea. Acestea miezuri de transformator sunt deosebit de apreciate în aplicații de curent înalt și de joasă tensiune, cum ar fi transformatoarele pentru cuptoare, transformatoarele redresoare pentru instalațiile de electroliză și sistemele UPS la scară largă.

Integritatea structurală a modelelor de tip carcasă permite o rezistență mecanică mai mare, făcându-le potrivite pentru instalațiile în care forțele de scurtcircuit sunt extreme. Mai mult decât atât, deoarece fluxul se împarte simetric între cele două membre exterioare, dezechilibrul magnetic net este minimizat, reducând zgomotul audibil și pierderile parazite în structurile metalice adiacente. Cu toate acestea, această performanță vine cu prețul unui consum crescut de material și al stivuirii mai complexe de laminare, ceea ce crește cheltuielile totale de producție. Pentru aplicații critice în care fiabilitatea și stabilitatea tensiunii sunt primordiale, de tip shell miezuri de transformator rămâne alegerea preferată în ciuda investiției inițiale mai mari.

Jiangsu Jingtianxia Electric Technology Co., Ltd. abordează aceste provocări de producție prin echipamentele sale de stivuire automatizate și sistemele de tăiere de precizie. Producția de miez de tip înveliș a companiei utilizează îmbinări în trepte și colțuri mitralate pentru a reduce reticența îmbinărilor, obținând pierderi de miez care sunt cu 8-12% mai mici decât construcțiile convenționale cu suprapunere cap la cap. Prin integrarea sistemelor inteligente de depozitare a atelierelor cu monitorizarea în timp real a calității, Jiangsu Jingtianxia se asigură că fiecare miez de tip shell părăsește fabrica cu permeabilitate constantă și toleranță mecanică, susținând clienții globali din industrii, de la topirea aluminiului până la puterea de rezervă a centrului de date.

Caracteristici distinctive ale nucleelor de tip Shell

1. Rezistență superioară la scurtcircuit datorită suportului de înfășurare complet închis
2. Reactanță de scurgere mai mică (de obicei 5–8% comparativ cu 10–15% pentru tipul de miez)
3. Câmpuri magnetice parazite reduse, permițând o distanță mai apropiată între faze
4. Cost mai mare al materialului, dar durată de viață mai lungă în medii de operare grele
5. Specificat în mod obișnuit pentru procesele electrochimice și antrenările grele de tracțiune

3. Miezuri de transformatoare din metal amorf: frontiera de eficiență de nouă generație

Aliajele metalice amorfe, adesea denumite sticle metalice, reprezintă o schimbare de paradigmă în ingineria materialelor magnetice. Spre deosebire de oțelurile convenționale cu siliciu cristalin, acestea miezuri de transformator sunt produse prin solidificare rapidă (stingere) din starea topită, rezultând o structură atomică necristalină care prezintă o coercivitate extrem de scăzută și o magnetostricție practic nulă. Scopul principal al folosirii metalului amorf pentru miezuri de transformator este de a reduce drastic pierderile fără sarcină – de obicei cu 60–70% în comparație cu oțelurile premium CRGO – menținând în același timp niveluri comparabile de densitate a fluxului (în jur de 1,35–1,45 T). Acest lucru face ca miezurile amorfe să fie excepțional de atractive pentru transformatoarele de distribuție care funcționează în condiții de sarcină ușoară pentru perioade lungi, cum ar fi în rețelele rezidențiale și proiectele de electrificare rurală.

Din punct de vedere al producției, metalul amorf prezintă provocări unice: materialul este extrem de subțire (aproximativ 0,025 mm) și notoriu de fragil, necesitând echipamente specializate de tăiere și stivuire pentru a evita microfracturile care degradează performanța magnetică. În plus, densitatea fluxului de saturație este mai mică decât CRGO, necesitând secțiuni transversale mai mari ale miezului pentru aceeași putere nominală. În ciuda acestor dezavantaje, economiile de costuri pe ciclul de viață din pierderile reduse de energie depășesc adesea prima inițială, în special în regiunile cu tarife ridicate la energie electrică sau mandate stricte de reducere a carbonului. Avansat miezuri de transformator fabricate din aliaje amorfe sunt din ce în ce mai specificate pentru proiecte de construcții ecologice, hub-uri de încărcare a vehiculelor electrice și microrețele inteligente în care fiecare watt-oră contează.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a dezvoltat linii de procesare dedicate pentru miezurile de metal amorf, care încorporează protocoale de forfecare și recoacere cu efort redus care păstrează proprietățile magnetice unice ale materialului. Echipa tehnică a companiei, formată din peste 46 de specialiști în cercetare și dezvoltare, colaborează cu oamenii de știință în materiale pentru a optimiza geometria miezului pentru pierderea minimă a articulațiilor, obținând eficiențe la sarcină completă de peste 99,2% în unitățile prototip. Combinând tehnologia de bază amorfă cu mașini inteligente de tăiat transversal și logistică automată, Jiangsu Jingtianxia oferă o soluție la cheie care leagă designul de înaltă eficiență cu producția la scară industrială, deservind clienții care solicită atât responsabilitatea față de mediu, cât și excelența operațională.

Avantajele de aplicare ale miezurilor amorfe

• Reducerea pierderilor fără sarcină: până la 70% față de CRGO convențional
• Ideal pentru profiluri de încărcare ciclică (de exemplu, standby peste noapte, funcționare intermitentă)
• Temperatură de funcționare mai scăzută datorită generării reduse de căldură
• Durată de viață extinsă a transformatorului (îmbătrânire termică redusă a izolației)
• Preferat de utilitățile care urmăresc obiective de zero carbon net

Matricea de performanță comparativă

4. Miezuri de îmbinare în trepte și mitrare: inginerie de precizie pentru minimizarea pierderilor

Dincolo de clasificarea macroscopică a formelor și materialelor miezului, geometria articulației interne joacă un rol decisiv în determinarea performanței generale a miezului. Îmbinările în trepte, cunoscute și sub denumirea de îmbinări eșalonate sau intercalate, aranjează straturi de laminare succesive cu suprapuneri decalate, distribuind eficient reticența spațiului de aer pe mai multe interfețe. Această tehnică reduce saturația de flux localizată care apare la îmbinările cap la cap convenționale, scăzând atât pierderile fără sarcină, cât și curentul de magnetizare. Îmbinările cu oglindă, pe de altă parte, utilizează tăieturi unghiulare de precizie (de obicei 45 de grade) la intersecțiile colțurilor jugului și ale membrelor, aliniind direcția de rulare a oțelului orientat spre cereale cu traseul fluxului pentru a minimiza reticența la fiecare îndoire. Avansat miezuri de transformator să integreze atât funcțiile de tip step-lap, cât și cele de mitrare, pentru a obține reduceri ale pierderilor de 10–15% față de ansamblurile simple de tip cap la cap.

Precizia de fabricație necesară pentru aceste tipuri de îmbinări necesită mașini de tăiat transversal de ultimă generație cu poziționarea lamei controlată de CNC și măsurarea grosimii în timp real. Jiangsu Jingtianxia Electric Technology Co., Ltd. a investit masiv în echipamente automate de stivuire a miezului care mențin alinierea la nivel de microni pe sute de straturi de laminare, asigurând o distribuție consistentă a spațiului de aer și performanță electromagnetică repetabilă. Miezurile step-lap ale companiei sunt implementate pe scară largă în transformatoare de distribuție de înaltă eficiență furnizate utilităților europene și nord-americane, unde reglementările stricte de eco-proiectare impun limite maxime de pierdere. Prin combinarea tăierii colțurilor cu unghiuri cu stivuirea automată, Jiangsu Jingtianxia realizează un factor de stivuire de 97,5% pentru miezurile CRGO, traducându-se în economii tangibile de energie pe durata de viață de 30 de ani a transformatorului.

În plus, sistemul inteligent de depozitare în atelier al companiei urmărește fiecare lot de laminare de-a lungul întregului lanț de producție – de la tăiere și tăiere până la recoacere și inspecție finală – asigurând trasabilitatea completă și conformitatea cu planurile de calitate specifice clientului. Această integrare verticală, susținută de linii de producție logistică automate, îi permite lui Jiangsu Jingtianxia să ofere prototipuri rapide și timpi scurti de livrare pentru geometrii de bază personalizate, un avantaj critic pentru proiectele cu programe de construcție strânse.

Întrebări frecvente

Î1: Care este diferența principală dintre miezurile transformatoarelor de tip miez și de tip carcasă?

Principala distincție constă în aranjamentul înfășurării la miez. În tip nucleu miezuri de transformator , înfășurările înconjoară membrele magnetice, în timp ce în modelele de tip shell, circuitul magnetic înconjoară înfășurările pe mai multe laturi. Tipul de miez oferă o răcire mai bună și costuri mai mici, în timp ce tipul de înveliș oferă o reactanță de scurgere mai mică și o rezistență superioară la scurtcircuit pentru aplicații cu curent ridicat.

Î2: Cum reduc miezurile transformatoarelor din metal amorf pierderile de energie în comparație cu miezurile CRGO convenționale?

Aliajele amorfe nu au o structură cristalină a granulelor, care practic elimină anizotropia magnetică și reduce pierderile de histerezis cu 60-70%. În plus, rezistivitatea lor electrică mai mare (aproximativ de trei ori mai mare decât CRGO) minimizează pierderile de curenți turbionari, făcându-le cea mai eficientă opțiune energetică pentru transformatoarele de distribuție cu factori de sarcină mici.

Î3: Ce rol joacă Jiangsu Jingtianxia Electric Technology Co., Ltd. în lanțul de aprovizionare a miezului transformatorului?

Jiangsu Jingtianxia este un producător integrat vertical care proiectează, produce și oferă precizie miezuri de transformator în toate categoriile majore. Compania combină peste 46 de experți tehnici cu sisteme automate de stivuire, tăiere și depozitare pentru a oferi soluții unice – de la miezuri CRGO în trepte până la ansambluri de metal amorf – susținute de un control riguros al calității și suport logistic global.

Î4: De ce designul îmbinării (în trepte sau cu oglindă) este critic pentru performanța miezului transformatorului?

Geometria articulației afectează direct reticența magnetică la interfețele jug-membru. Îmbinările în trepte și mitrare reduc saturația localizată și franjarea fluxului, ceea ce reduce pierderile fără sarcină și curentul de magnetizare cu 10-15%. Pentru transformatoarele de înaltă eficiență, aceste modele de îmbinări de precizie sunt esențiale pentru a îndeplini reglementările stricte în materie de energie și pentru a realiza economii de costuri pe termen lung.
