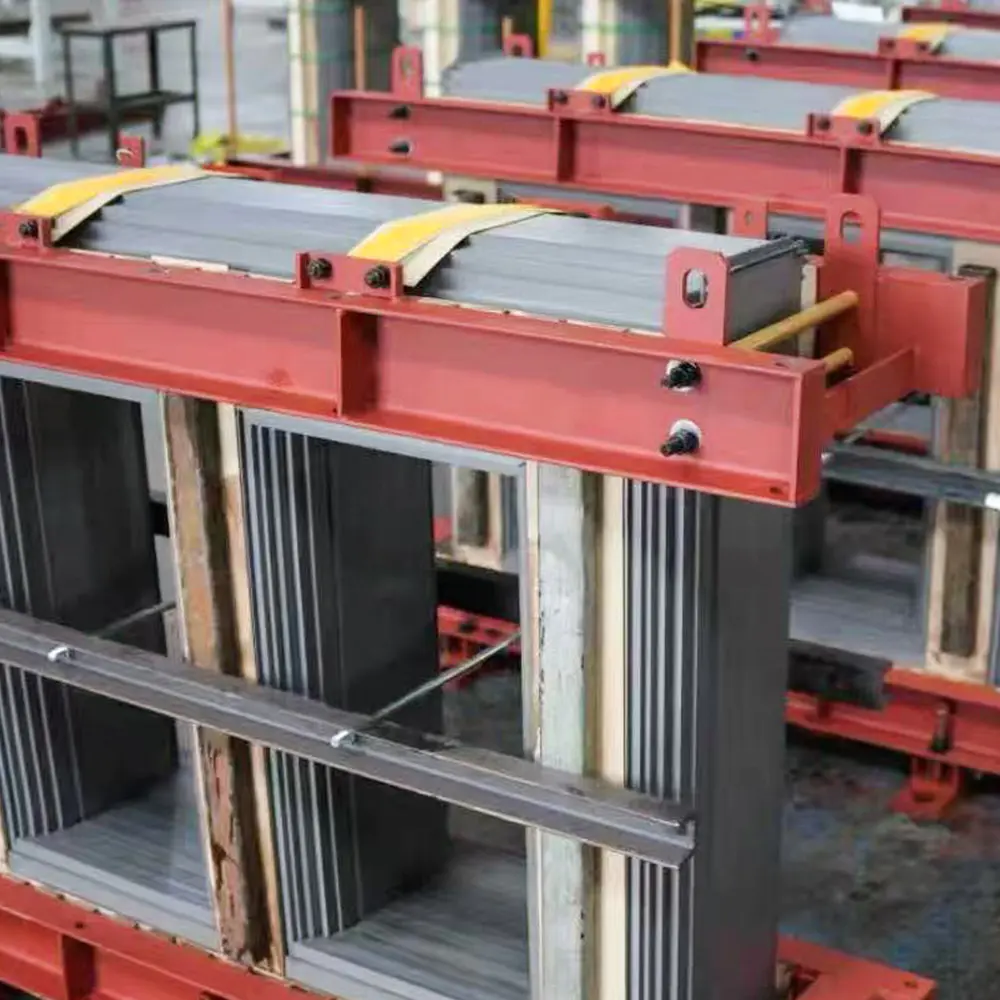

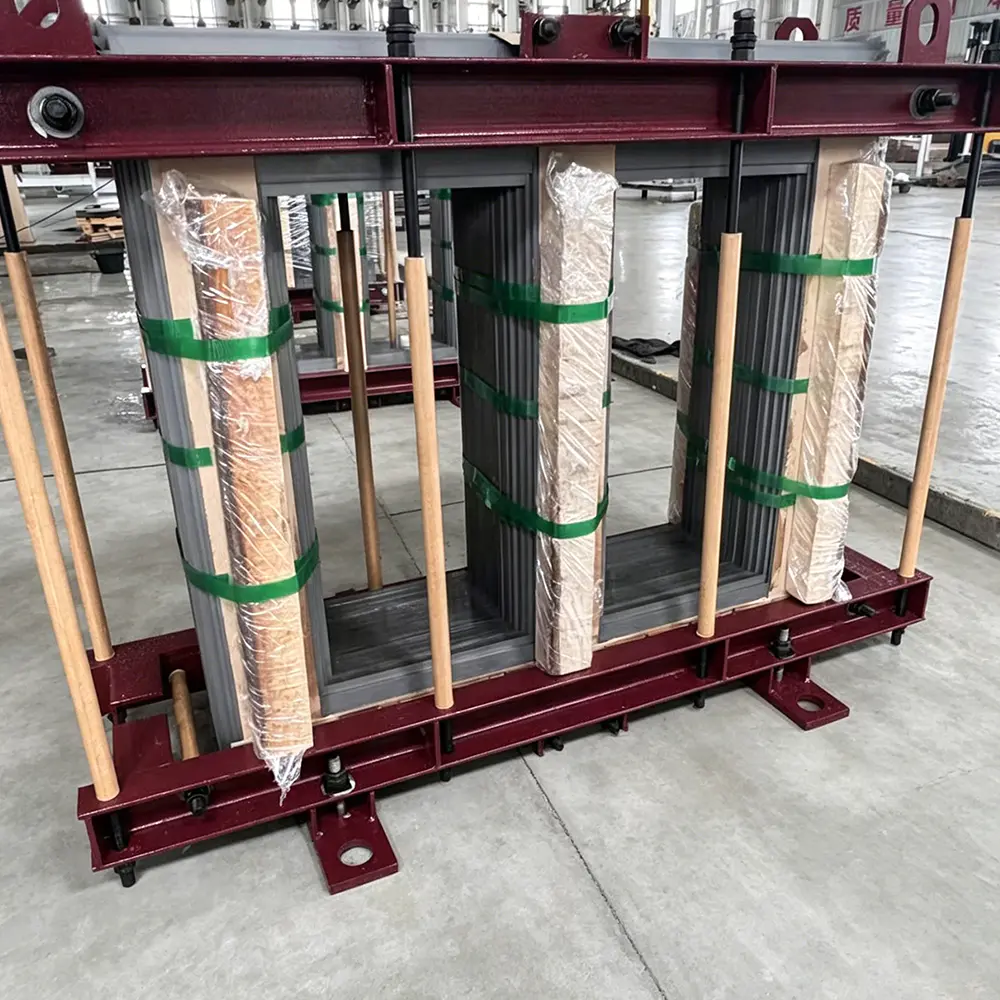

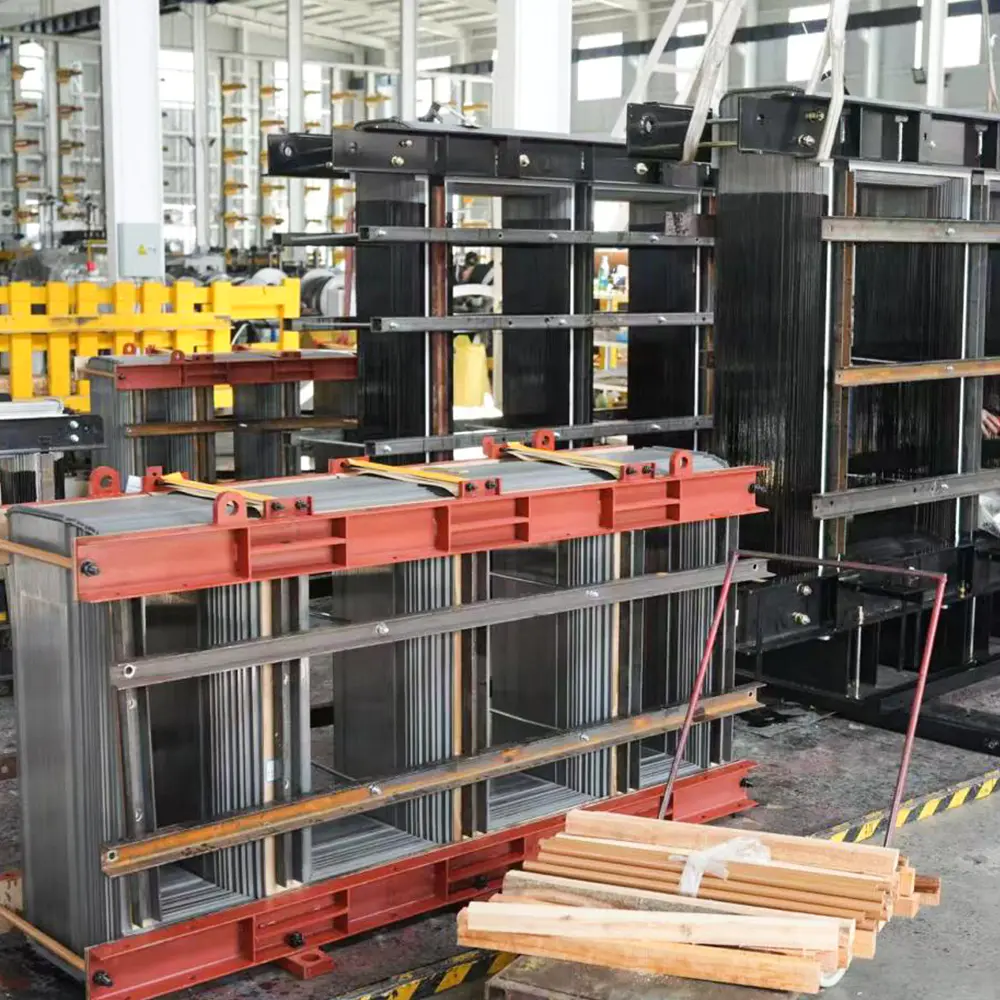

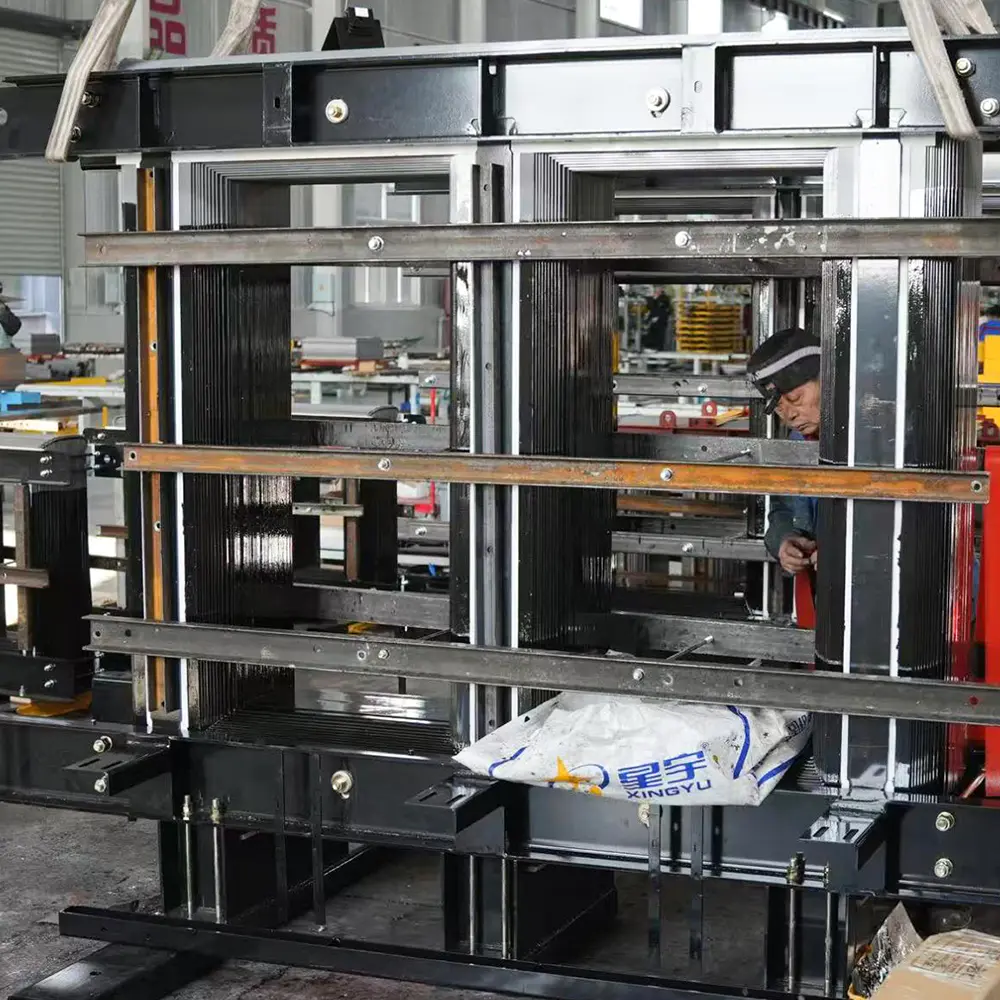

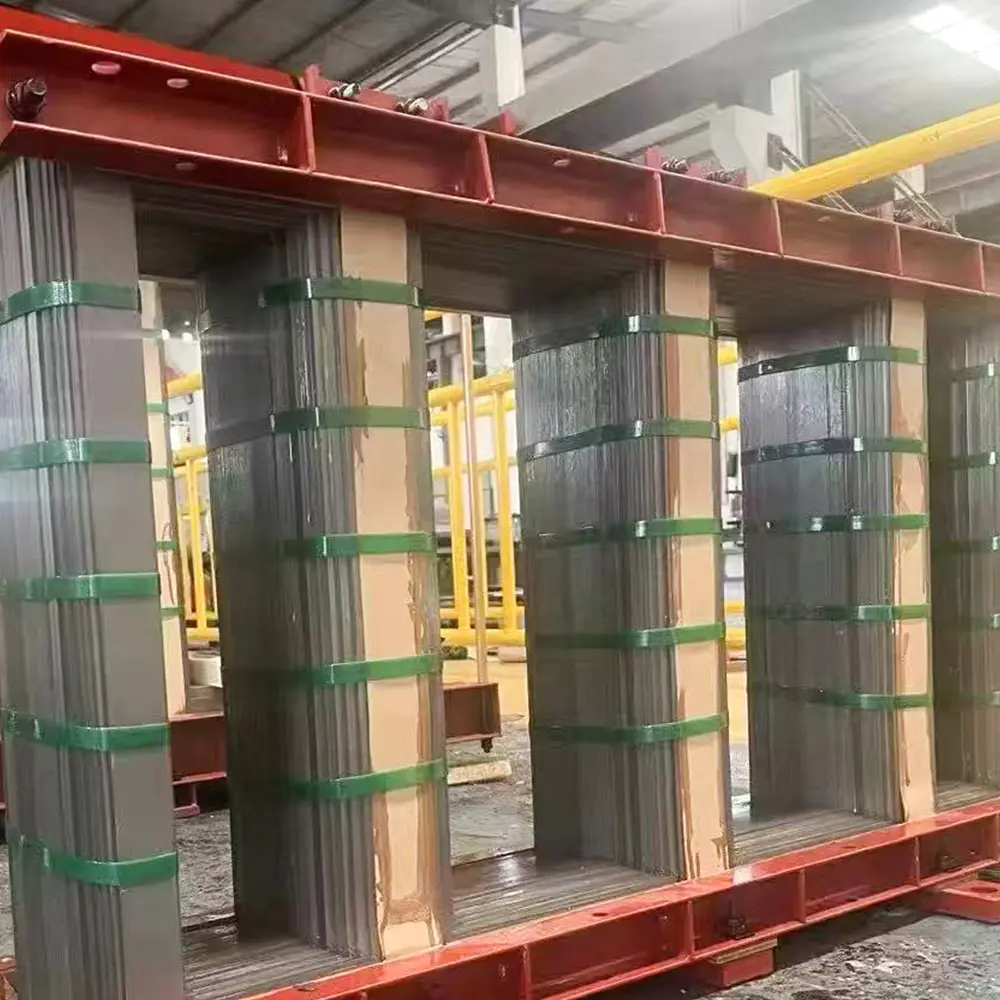

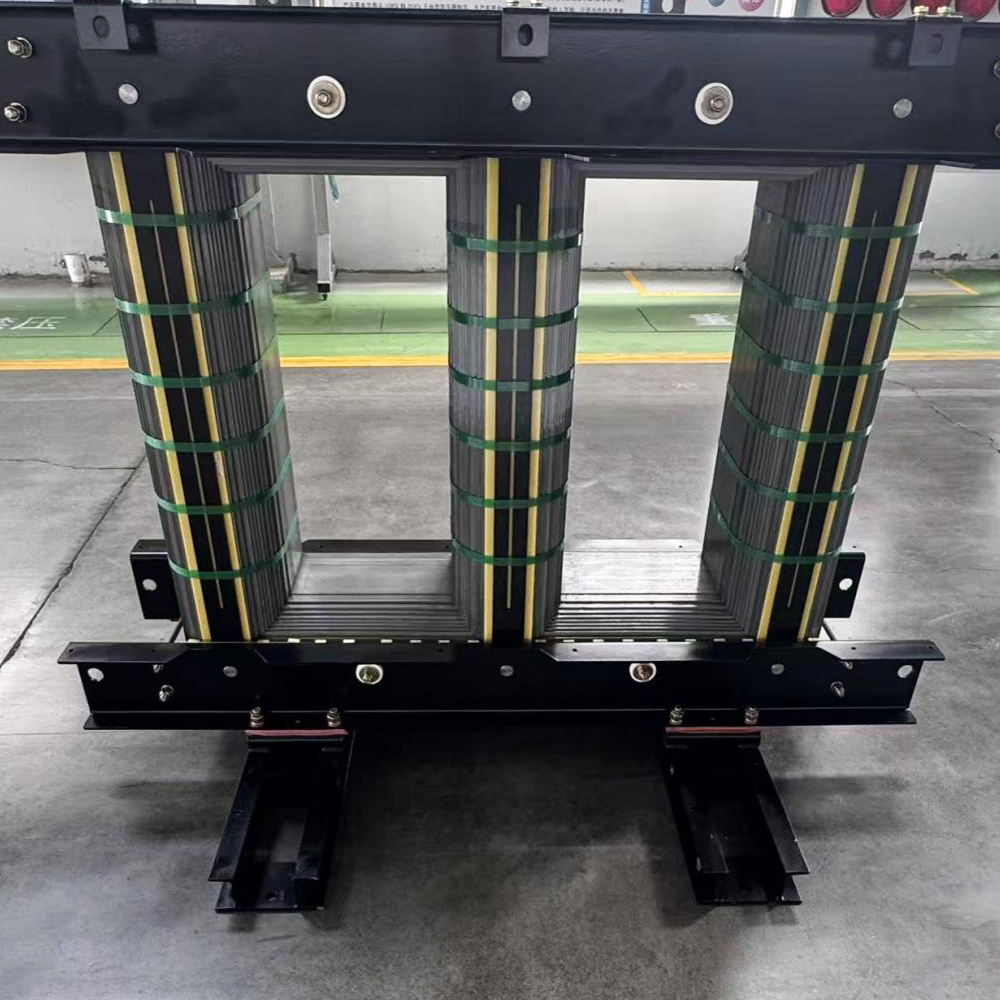

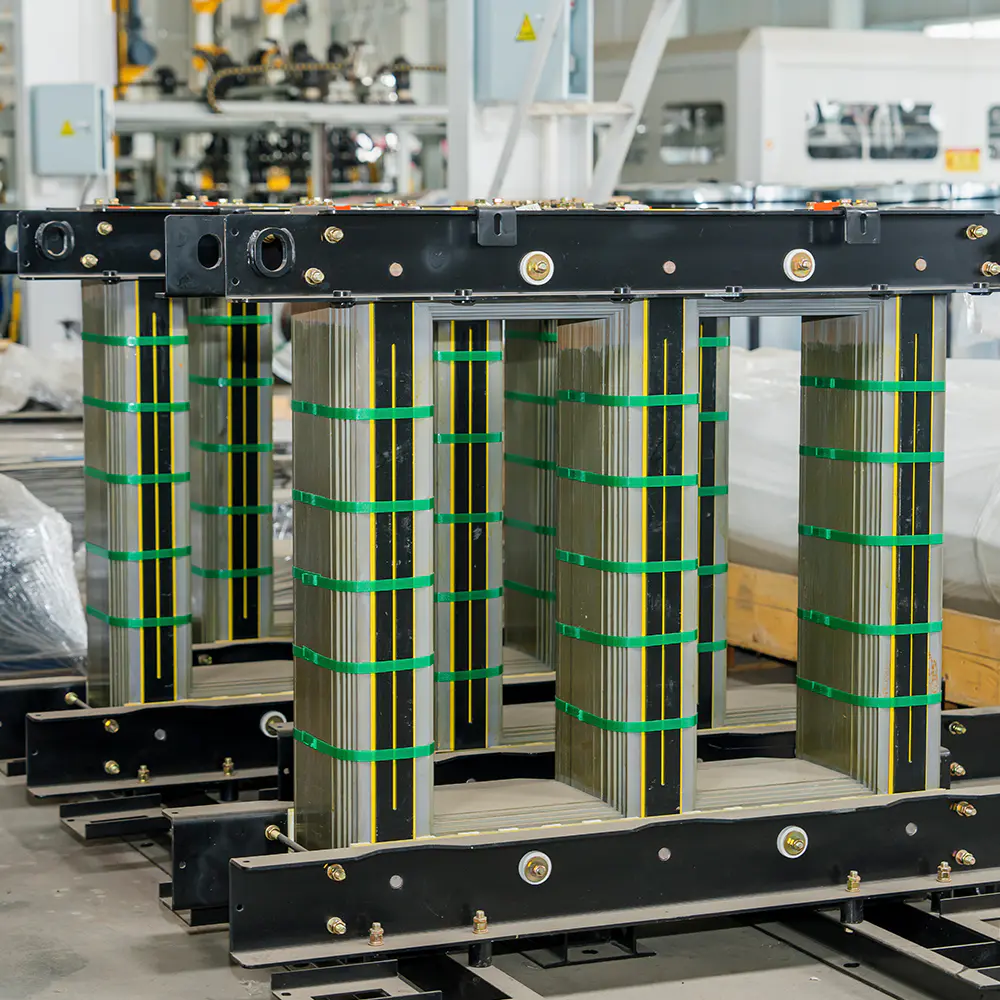

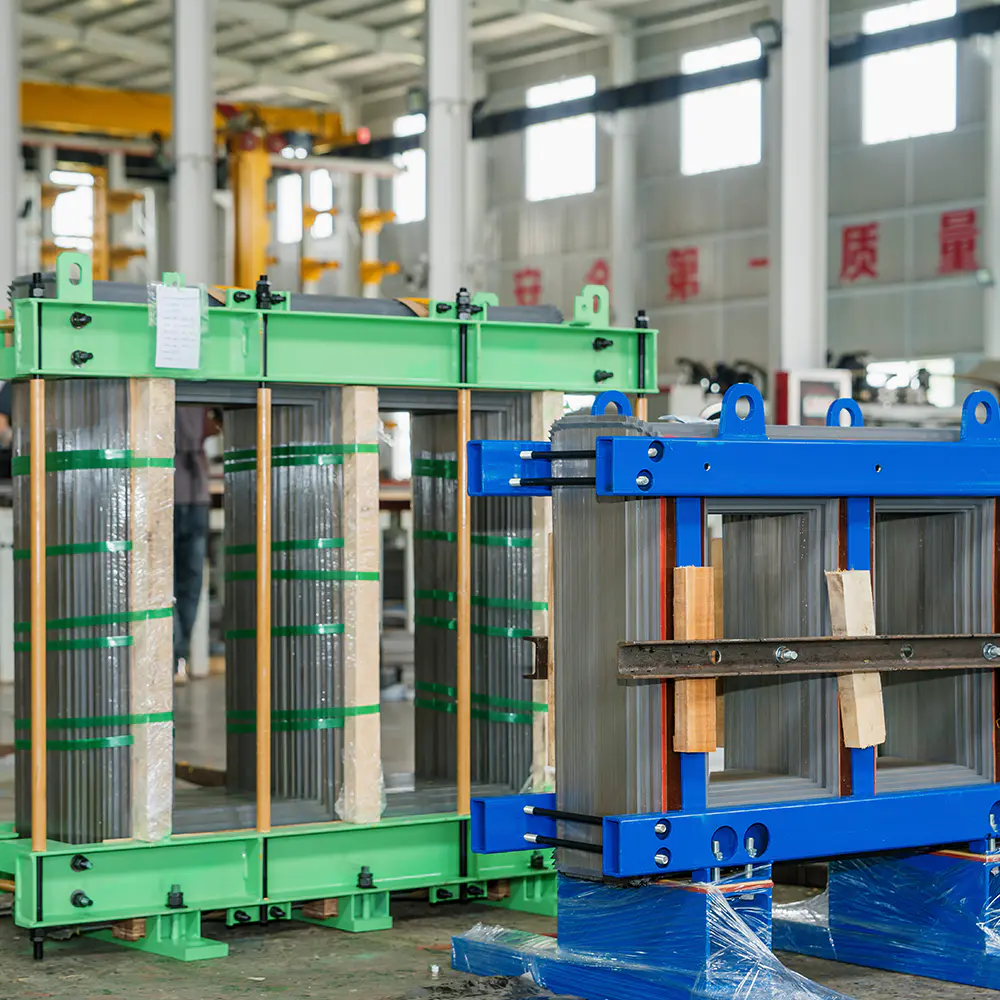

Miez de transformator immers în ulei

Ce este pierderea miezului într-un transformator immers în ulei?

În domeniul transportului și distribuției de energie, miez de transformator immers în ulei servește drept inimă magnetică a întregului aparat. Funcția sa principală este de a oferi o cale de reluctitate scăzută pentru fluxul magnetic, permițând astfel conversia eficientă a energiei electromagnetice între înfășurările primare și secundare. Cu toate acestea, niciun material magnetic nu este perfect. În timpul funcționării normale, o parte a energiei electrice este inevitabil disipată sub formă de căldură în interiorul miezului însuși - un fenomen cunoscut în mod colectiv sub numele de pierdere a miezului. Înțelegerea pierderii de bază nu este doar un exercițiu academic; este o considerație economică și operațională critică care influențează direct eficiența transformatorului, temperatura de funcționare și costul total al ciclului de viață. Pentru utilități și utilizatorii industriali deopotrivă, reducerea la minimum a pierderilor de bază se traduce prin economii substanțiale pe termen lung și fiabilitate îmbunătățită a rețelei. Acest articol analizează originile, componentele și strategiile de atenuare a pierderii miezului, demonstrând, de asemenea, modul în care producția avansată și materialele premium - exemplificate de Jiangsu Jingtianxia Electric Technology Co., Ltd. - redefinesc stşiardele de performanță pentru miezurile de transformatoare moderne.

1. Originile fizice ale pierderii miezului în transformatoarele immerse în ulei

Pentru a înțelege pe deplin ce presupune pierderea miezului, trebuie mai întâi să examinăm comportamentul electromagnetic al miez de transformator immers în ulei sub excitație în curent alternativ (AC). Pierderile de bază sunt clasificate în general în două componente principale: pierdere de histerezis and pierdere de curent turbionar . Pierderea de histerezis apare din magnetizarea și demagnetizarea continuă a materialului miezului ca cicluri de curent alternativ. Fiecare ciclu necesită energie pentru a depăși mișcarea peretelui domeniului magnetic, iar această energie este eliberată sub formă de căldură. Mărimea pierderii prin histerezis depinde de coercitivitatea materialului de bază și de densitatea fluxului de funcționare. Pierderea curenților turbionari, pe de altă parte, este indusă de curenții circulanți care curg în interiorul materialului de miez însuși din cauza câmpului magnetic variabil în timp. Acești curenți generează încălzire rezistivă (pierderi I²R) și sunt influențați în mod semnificativ de rezistivitatea electrică a miezului și grosimea de laminare. În calitate superioară miez de transformator immers în ulei Proiecte, producătorii folosesc laminate subțiri din oțel siliconic, orientate spre granulație, pentru a reduce în mod eficient căile curenților turbionari, reducând astfel această componentă de pierdere.

Este important de reținut că pierderea miezului este un proces continuu, ireversibil. Chiar și atunci când transformatorul se află în condiții de gol, miezul încă atrage curent de excitație și disipează puterea - de aceea pierderea miezului este adesea denumită pierdere fără sarcină. Pentru un transformator de distribuție tipic, pierderea miezului poate reprezenta 15% până la 30% din pierderile totale de-a lungul duratei sale de viață, ceea ce îl face o țintă principală pentru programele de îmbunătățire a eficienței. Selecția strategică a materialelor de bază, cum ar fi oțelul siliconic premium orientat pe granule, cu grosimi de 0,23 mm, 0,27 mm și 0,30 mm, afectează direct atât histerezisul, cât și componentele curenților turbionari. Acesta este tocmai locul în care producătorii specializați își demonstrează valoarea, combinând știința materialelor cu ingineria de precizie pentru a obține caracteristici de pierderi ultra-scăzute.

2. Clasificarea pierderii miezului după material și abordare de proiectare

Pentru a gestiona eficient și a reduce pierderile de bază, industria a dezvoltat diferite subclasificări ale miez de transformator immers în ulei tehnologii. Fiecare clasificare oferă avantaje distincte în ceea ce privește performanța magnetică, fabricabilitatea și rentabilitatea. Mai jos, explorăm trei categorii proeminente care reflectă practicile actuale de inginerie și cerințele pieței.

2.1 Miezuri convenționale din oțel siliconic orientate pe cereale

Această categorie reprezintă standardul industrial pentru majoritatea transformatoarelor de distribuție și de putere medie. Miezul este construit din oțel silicon orientat pe granule foi, de obicei cu grosimi de 0,27 mm sau 0,30 mm, care sunt stivuite și prinse pentru a forma un circuit magnetic închis. Caracteristica definitorie a acestui design este orientarea cristalografică controlată - oțelul este prelucrat astfel încât direcția de magnetizare ușoară să se alinieze cu direcția de rulare, maximizând astfel densitatea fluxului și minimizând pierderile de histerezis. Miezurile convenționale sunt adoptate pe scară largă datorită performanței lor echilibrate, proceselor de producție mature și structurii de costuri competitive. Aplicațiile lor tipice includ transformatoare de distribuție a utilităților, unități industriale reduse și sisteme de colectare a energiei regenerabile.

Avantajul principal al miezurilor convenționale din oțel siliconic constă în predictibilitatea și fiabilitatea lor. Producătorii cu capacități tehnice robuste, cum ar fi Jiangsu Jingtianxia Electric Technology Co., Ltd., au perfecționat procesele de tăiere și forfecare de precizie necesare pentru a menține toleranțe dimensionale strânse și proprietăți magnetice consistente. Utilizând tehnici de stivuire și legare de înaltă precizie, aceste miezuri controlează eficient stresul intern - un factor cheie în prevenirea supraîncălzirii localizate și pentru asigurarea unei performanțe stabile a curentului fără sarcină. În plus, pierderea fără sarcină a acestor miezuri poate fi proiectată pentru a obține o abatere negativă de la standardele naționale, oferind utilizatorilor finali o reducere tangibilă a cheltuielilor de operare pe durata ciclului de viață al transformatorului. Cu peste 46 de talente tehnice profesionale în personal, Jiangsu Jingtianxia Electric Technology Co., Ltd. a acumulat o experiență profundă în optimizarea acestui tip de bază pentru diverse medii de operare.

2.2 Miezuri cu permeabilitate ridicată (Hi-B).

Miezurile Hi-B reprezintă un pas evolutiv înainte în miez de transformator immers în ulei tehnologie. Aceste miezuri utilizează oțel special prelucrat orientat spre cereale, care prezintă o permeabilitate magnetică și mai mare decât tipurile convenționale - atingând adesea valori de permeabilitate care depășesc 1,88 T la 800 A/m. Această permeabilitate îmbunătățită permite o reducere a secțiunii transversale a miezului pentru aceeași capacitate de manipulare a fluxului, ceea ce duce la un design mai compact al transformatorului. Volumul redus de miez, la rândul său, scade atât costul materialului, cât și pierderea totală a miezului. Miezurile Hi-B sunt favorizate în special în transformatoarele de înaltă eficiență care trebuie să respecte standardele de reglementare stricte, cum ar fi cerințele DOE 2016 sau UE Ecodesign Tier 2.

Unul dintre principalii diferențieri ai nucleelor ​​Hi-B este performanța lor superioară în condiții de densitate mare a fluxului. În timp ce miezurile convenționale pot experimenta o saturație rapidă peste 1,7 T, clasele Hi-B pot funcționa eficient până la 1,9 T, făcându-le ideale pentru transformatoarele care suferă fluctuații de tensiune sau profile variate de sarcină. Aplicațiile lor tipice includ transformatoare mari de putere, transformatoare de tracțiune pentru sisteme feroviare și unități de transmisie de înaltă tensiune. Jiangsu Jingtianxia Electric Technology Co., Ltd. folosește echipamentele sale avansate de stivuire a miezurilor inteligente și liniile de producție automatizate pentru a produce miezuri Hi-B cu o precizie dimensională excepțională și pierderi minime de îmbinare. Angajamentul companiei față de aprovizionarea cu materiale premium, atât de la mărcile de top, cât și de la cele importate, asigură că fiecare nucleu Hi-B atinge performanțe magnetice stabile și un control superior al curentului, sporind astfel factorul de putere al rețelei conectate.

2.3 Miezuri din aliaj amorf

Miezurile de aliaj amorf constituie o abatere radicală de la modelele tradiționale din oțel cu siliciu cristalin. În loc de o structură a rețelei atomice obișnuite, metalele amorfe prezintă un aranjament dezordonat, asemănător sticlei, care reduce dramatic pierderile de histerezis - de obicei cu 60% până la 70% în comparație cu oțelul convențional orientat pe granule. Acest lucru face ca miez de transformator immers în ulei construit din aliaj amorf, o soluție excepțional de eficientă din punct de vedere energetic, în special pentru transformatoare care funcționează în condiții de sarcină ușoară sau variabilă. Grosimea tipică a panglicii amorfe este de numai 0,025 mm până la 0,030 mm, ceea ce contribuie, de asemenea, la pierderi extrem de scăzute prin curenți turbionari.

Cu toate acestea, miezurile amorfe prezintă provocări unice de fabricație. Materialul este în mod inerent fragil și necesită procese specializate de tăiere și forfecare pentru a evita fracturile induse de stres. În plus, ansamblul miez trebuie manipulat cu grijă extremă pentru a menține proprietățile magnetice și pentru a preveni degradarea performanței. În ciuda acestor provocări, potențialul de economisire a energiei este de netăgăduit – nucleele amorfe pot reduce pierderile fără sarcină cu până la 75% față de proiectele convenționale, făcându-le extrem de atractive pentru rețelele de distribuție rurale, parcurile eoliene offshore și aplicațiile de rețea inteligentă. Jiangsu Jingtianxia Electric Technology Co., Ltd. a investit semnificativ în infrastructura de cercetare și dezvoltare și producție pentru a depăși aceste obstacole de producție, oferind clienților o sursă de încredere de miezuri amorfe de înaltă calitate, susținute de sisteme inteligente de depozitare a atelierelor și logistică automată. Capacitatea companiei de a oferi soluții de asistență unice pentru clienții globali este deosebit de evidentă în această categorie avansată.

3. Analiza comparativă a tehnologiilor de bază

Pentru a ajuta inginerii și specialiștii în achiziții să aleagă cel mai potrivit tip de bază pentru aplicațiile lor specifice, următorul tabel oferă o comparație directă a indicatorilor cheie de performanță din cele trei categorii discutate mai sus. Toate datele se bazează pe valori tipice pentru transformatoarele de distribuție de 50 Hz în intervalul 100–1000 kVA.

4. Strategii practice pentru reducerea pierderilor de bază

Dincolo de selecția materialului, există mai multe practici de inginerie care pot minimiza și mai mult pierderea miezului într-un miez de transformator immers în ulei . Aceste strategii sunt implementate în mod obișnuit de producători cu experiență precum Jiangsu Jingtianxia Electric Technology Co., Ltd. pentru a oferi performanțe superioare ale produsului. Măsurile cheie includ:

• Construcție optimizată a îmbinării în trepte – Reducerea reticenței articulațiilor și a franjării fluxului magnetic, care reduce direct pierderile localizate.
• Stivuire și legare de precizie – Asigurarea unei distribuții uniforme a presiunii în stiva de miez pentru a atenua stresul intern și creșterea pierderilor induse de vibrații.
• Control strict al înălțimii bavurilor – Menținerea calității de tăiere și forfecare pentru a preveni scurtcircuitele inter-laminare care amplifică curenții turbionari.
• Recoacere miez după tăiere – Eliberarea tensiunilor reziduale introduse în timpul fabricării, recuperând astfel permeabilitatea magnetică.
• Împământarea corectă a miezului – Prevenirea potențialului de plutire și a curenților de pământ în circulație care contribuie la pierderi suplimentare de pierderi.

Integrarea acestor tehnici necesită atât mașini avansate, cum ar fi mașini inteligente de tăiat transversal cu miez și linii automate de asamblare, cât și supraveghere tehnică experimentată. Jiangsu Jingtianxia Electric Technology Co., Ltd. excelează în acest domeniu, având instalate sisteme inteligente de depozitare în atelier care asigură trasabilitatea și consistența în toate loturile de producție. Soluțiile unice de asistență ale companiei cuprind nu numai fabricarea de bază, ci și spectrul complet de post-procesare, inspecție de calitate și logistică, oferind astfel o valoare de neegalat clienților din industria energetică la nivel mondial.

5. Întrebări frecvente

Î1: Care este diferența dintre miezurile convenționale din oțel siliconic și miezurile amorfe în ceea ce privește comportamentul de pierdere?

Miezurile convenționale din oțel siliconic prezintă histerezis moderat și pierderi de curent turbionar datorită structurii lor cristaline și grosimii tipice de laminare de 0,27-0,30 mm. Miezurile amorfe, dimpotrivă, au un aranjament atomic necristalin care aproape elimină pierderile de histerezis, iar panglicile lor extrem de subțiri (0,025 mm) reduc drastic pierderile de curenți turbionari. Ca rezultat, miezurile amorfe pot obține pierderi fără sarcină care sunt cu 60-75% mai mici decât modelele convenționale, deși vin cu costuri mai mari ale materialelor și cerințe de manipulare mai stricte.

Î2: Cum asigură Jiangsu Jingtianxia Electric Technology Co., Ltd. pierderi reduse de miez în produsele sale?

Jiangsu Jingtianxia Electric Technology Co., Ltd. folosește o abordare pe mai multe direcții: aprovizionarea cu oțel siliconic premium orientat pe granule de la mărcile naționale și internaționale de top, utilizarea echipamentelor de tăiere și forfecare de înaltă precizie, implementarea unui control strict al calității în fiecare etapă și aplicarea unor tehnici avansate de stivuire și legare pentru a minimiza stresul intern. Pierderile lor fără sarcină pot obține în mod constant abateri negative de la standardele naționale, iar liniile lor automate de producție asigură repetabilitate și scalabilitate pentru comenzile de volum mare.

Î3: Un miez de transformator immers în ulei poate fi modernizat sau modernizat pentru a reduce pierderile?

În cele mai multe cazuri, înlocuirea unui miez existent nu este practică din punct de vedere economic datorită reproiectării extinse necesare pentru spațiile de înfășurare, dimensiunile rezervorului și căile de răcire. Cu toate acestea, utilitățile optează adesea pentru înlocuirea miezului în timpul recondiționării majore sau când trec la standarde de eficiență mai ridicate. Pentru instalațiile noi, selectarea unui miez cu caracteristici de pierdere mai scăzute - cum ar fi gradele Hi-B sau amorfe - de la un furnizor de renume precum Jiangsu Jingtianxia Electric Technology Co., Ltd. este cea mai eficientă strategie.

Î4: Ce rol joacă pierderea miezului în costul total de proprietate pentru un transformator?

Pierderea miezului contribuie direct la pierderea fără sarcină a transformatorului, care are loc 24/7 pe toată durata de viață a echipamentului. Pe o durată de viață tipică de 25-30 de ani, costul cumulat al energiei pierderii miezului poate rivaliza sau chiar depăși prețul inițial de achiziție al transformatorului. Prin urmare, investind într-o eficiență mai mare miez de transformator immers în ulei — chiar și la o primă inițială moderată — oferă adesea o rentabilitate pozitivă a investiției în 3-5 ani, urmată de decenii de economii susținute.

Î5: Cum afectează grosimea oțelului cu siliciu pierderea miezului în transformatoarele imersate în ulei?

Laminațiile mai subțiri din oțel, cum ar fi 0,23 mm față de 0,30 mm, reduc componenta de pierdere a curentului turbionar, deoarece lungimea căii curentului de circulație este scurtată și rezistența electrică dintre laminari este mai mare. Cu toate acestea, oțelul mai subțire crește, de asemenea, complexitatea și costurile de fabricație. Grosimea optimă depinde de nivelul de pierdere țintă și de frecvența nominală a transformatorului. Pentru aplicațiile standard de 50/60 Hz, 0,27 mm oferă un compromis echilibrat, în timp ce 0,23 mm este preferat pentru modelele cu eficiență ultra-înaltă.

În concluzie, pierderea de bază într-un miez de transformator immers în ulei este un fenomen cu mai multe fațete guvernat de proprietățile materialelor, designul geometric și precizia de fabricație. Odată cu apariția oțelurilor avansate orientate spre cereale și a aliajelor amorfe, împreună cu tehnologiile de producție de ultimă generație, industria depășește în mod constant granițele a ceea ce este realizabil. Producătorii ca Jiangsu Jingtianxia Electric Technology Co., Ltd. se află în fruntea acestei evoluții, oferind un portofoliu cuprinzător care variază de la miezuri convenționale din oțel siliconic până la soluții amorfe de ultimă generație. Valorificându-și expertiza tehnică profundă, sistemele inteligente de producție și angajamentul neclintit față de calitate, ei împuternicesc sectorul energetic global să construiască o infrastructură energetică mai eficientă, fiabilă și durabilă. Pentru cei care doresc să optimizeze performanța transformatorului, înțelegerea pierderii miezului și selectarea partenerului de bază potrivit este un pas indispensabil către excelența operațională pe termen lung.
