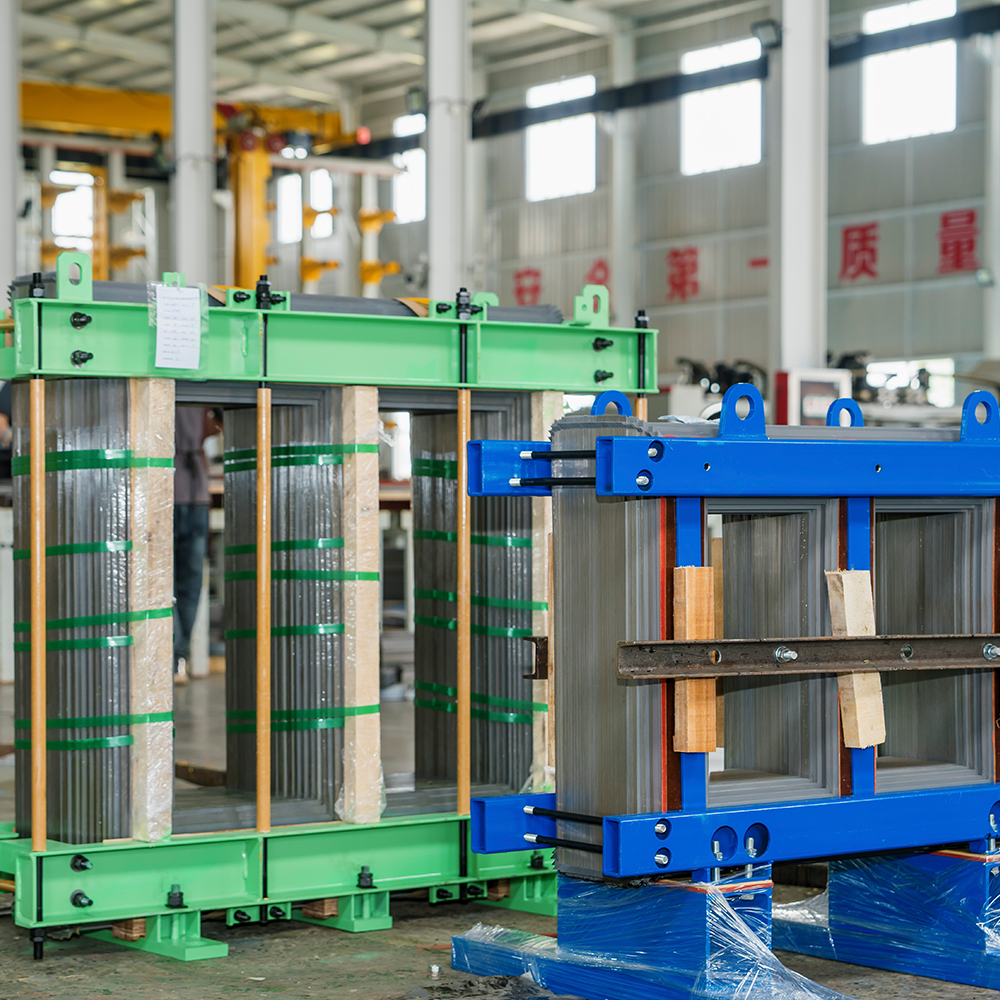

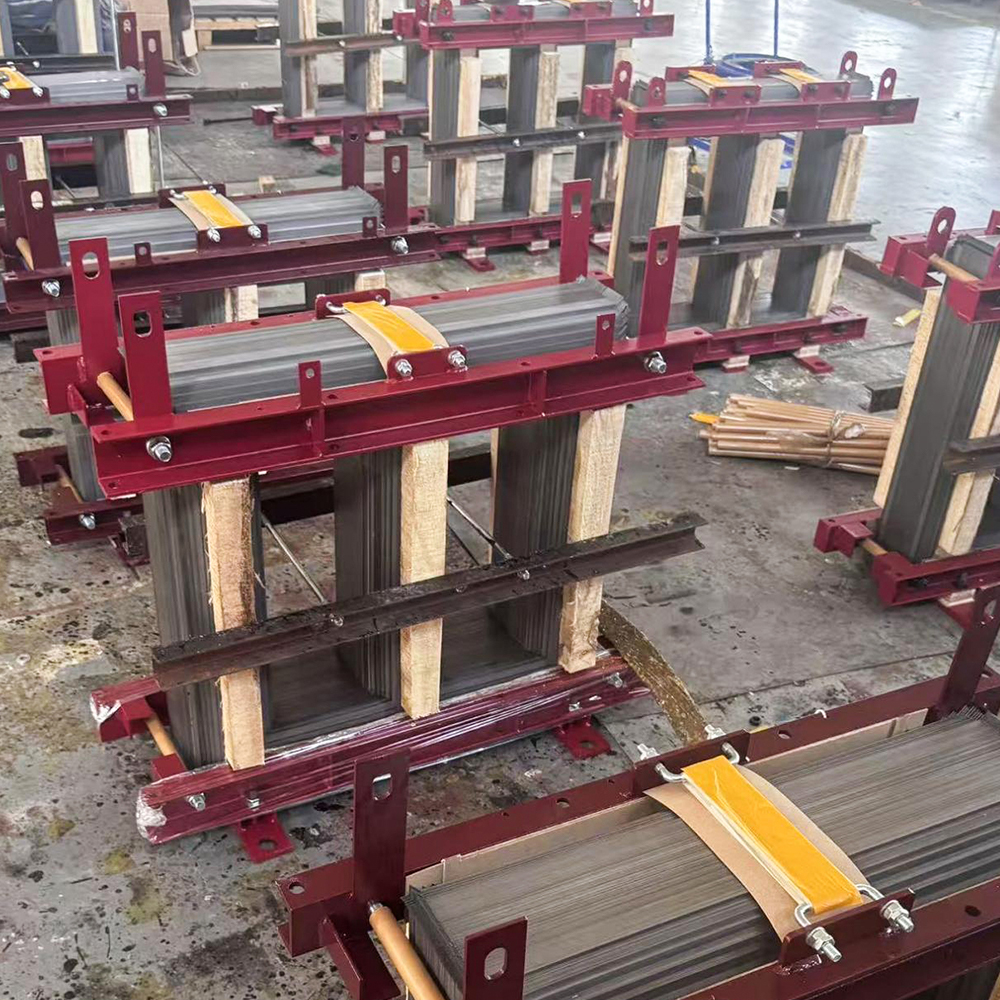

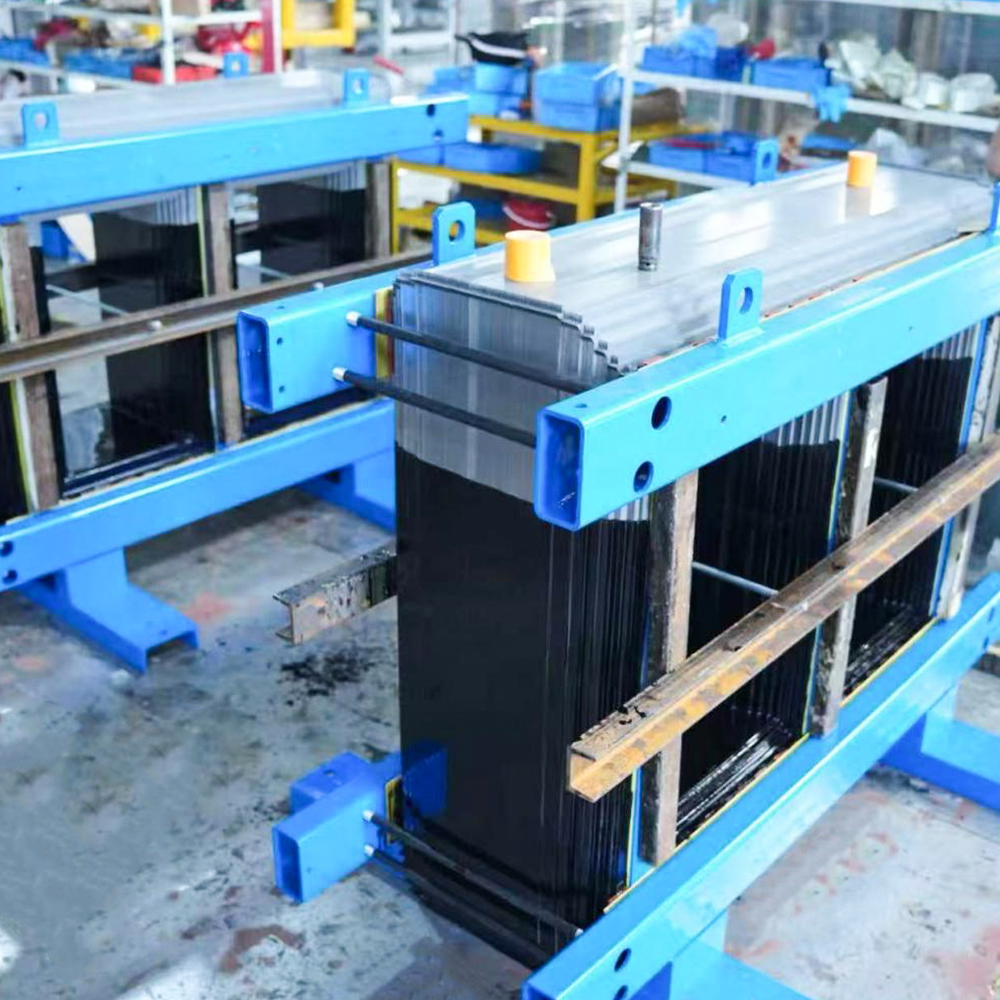

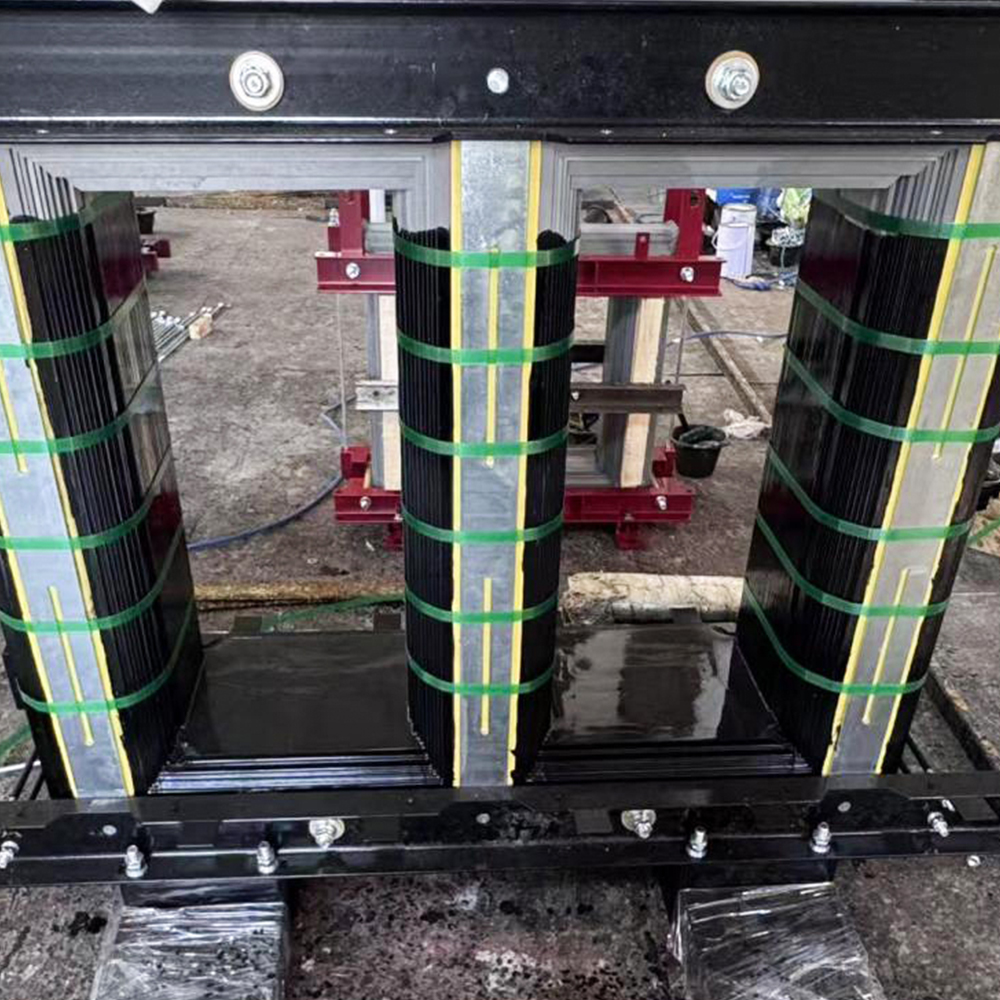

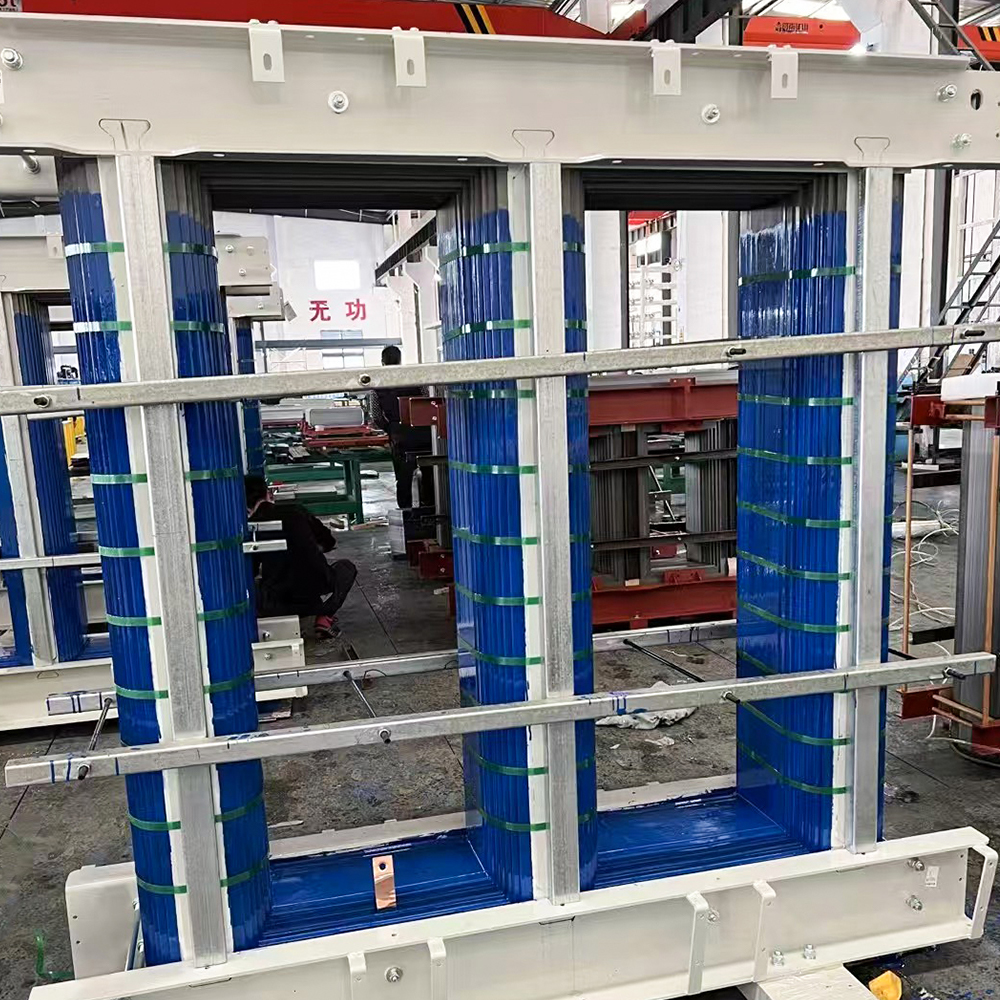

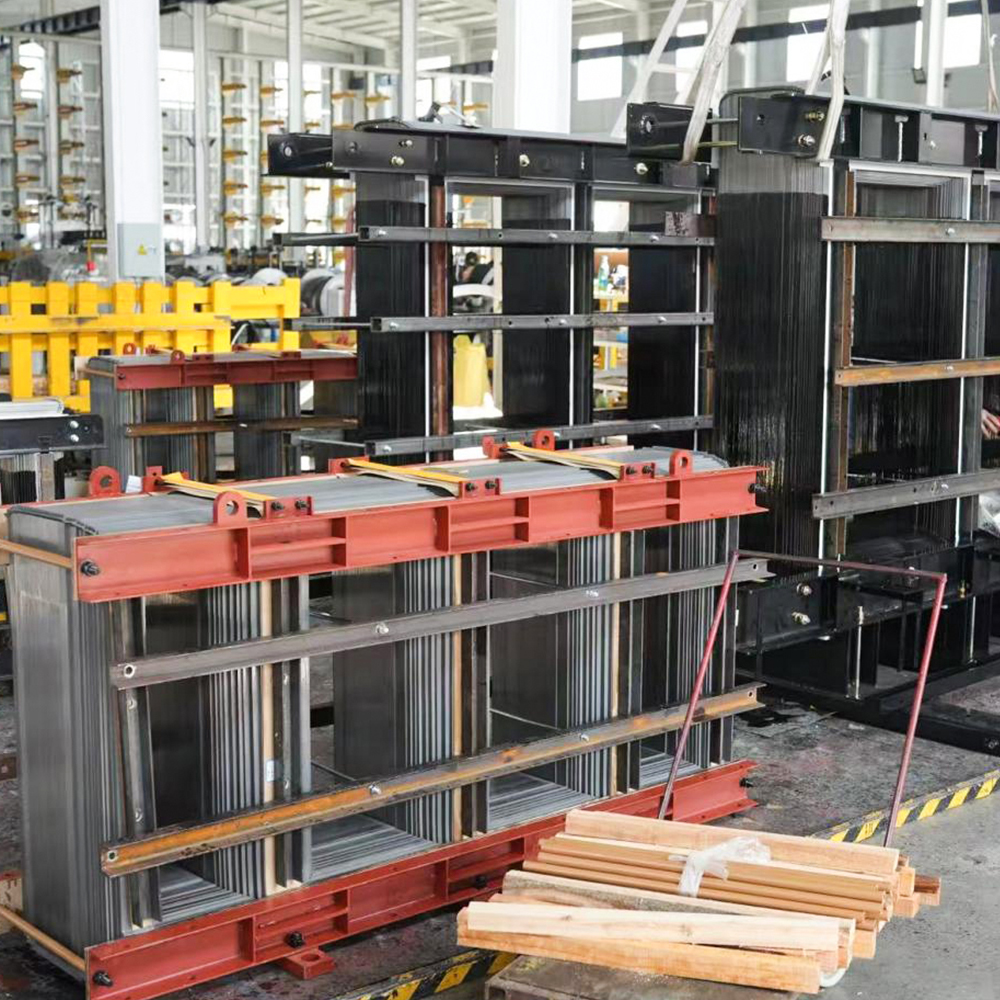

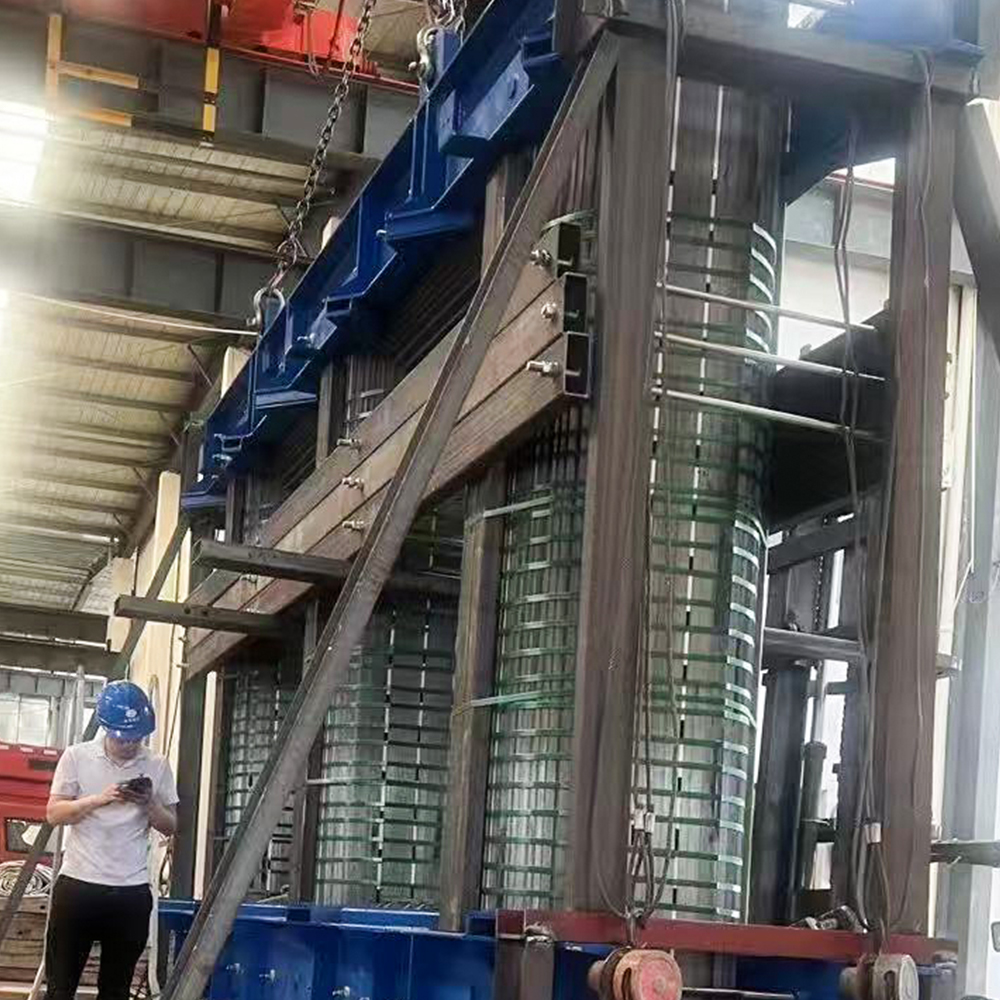

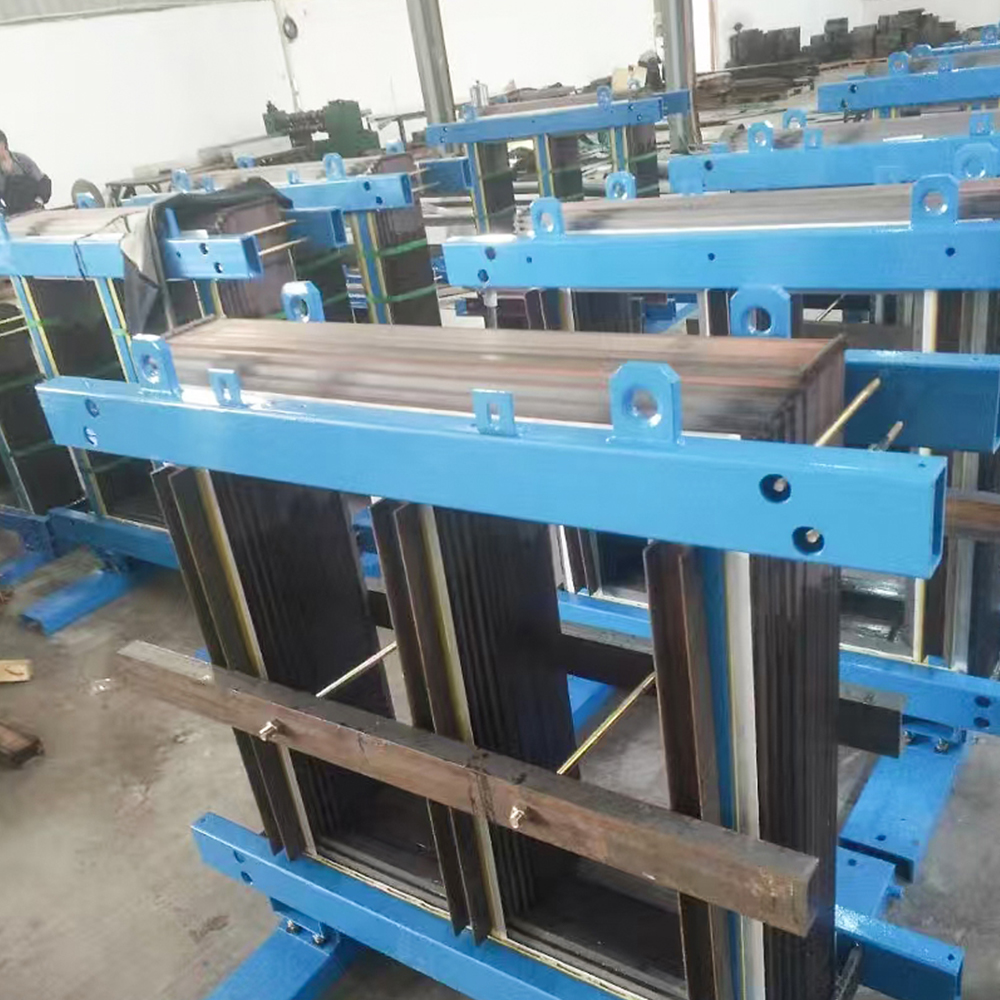

Miez de transformator antiexploziv pentru minerit

Care sunt modurile obișnuite de defecțiune ale miezurilor transformatoarelor antiexplozive din mine?

În mediul periculos al exploatării subterane a cărbunelui, echipamentele electrice trebuie să suporte solicitări extreme care depășesc cu mult aplicațiile industriale stşiard. Printre acestea, cel miez de transformator minier rezistent la explozie reprezintă inima electromagnetică și mecanică critică a transformatorului ignifug. Cu toate acestea, în ciuda ingineriei riguroase, aceste miezuri sunt susceptibile la moduri de defecțiune specifice, bazate în factorii de stres termic, mecanici și chimici unici pentru minele subterane. Înțelegerea acestor moduri de defecțiune nu este doar un exercițiu academic, ci este esențială pentru asigurarea continuității operaționale, conformitatea cu siguranța și întreținerea rentabilă. Acest articol examinează sistematic mecanismele de eșec predominante care afectează miez de transformator minier rezistent la explozies , susținut de știința materialelor, proiectarea structurală și practica minieră din lumea reală.

1. Degradarea miezului indusă de căldură (supraîncălzire și defalcare a izolației)

Cel mai răspândit mod de eșec pentru a miez de transformator minier rezistent la explozie provine din generarea excesivă de căldură în incinta închisă, prost ventilată, rezistentă la explozie. La transformatoarele stşiard, circulația naturală sau forțată a aerului disipează pierderile de miez. În minerit, carcasa etanșă captează căldura, ceea ce face ca temperatura de funcționare a miezului să crească constant. De-a lungul timpului, acest stres termic accelerează îmbătrânirea straturilor izolatoare interlaminare - de obicei epoxidice sau lac - ducând la pierderi crescute de curenți turbionari și puncte fierbinți localizate. Când temperatura miezului depășește limita de clasă (adesea Clasa F sau H pentru clasele miniere), izolația se fragilizează și se fisurează, permițând scurtcircuite de interlaminare. Această fugă termică nu numai că reduce eficiența, dar crește și creșterea globală a temperaturii transformatorului, ceea ce amenință direct integritatea izolației și bucșelor înfășurării din apropiere. Conform datelor de teren din operațiunile subterane cu perete lung, aproximativ 38% dintre prematur miez de transformator minier rezistent la explozies înlocuirile sunt atribuite supraîncălzirii susținute, în special în lunile de vară sau când sistemele de ventilație sunt temporar oprite. Mai mult, dilatarea și contracția termică ciclică induc stres mecanic la structura de strângere a miezului, slăbind în cele din urmă tiranții și crescând zgomotul audibil - un indicator secundar al deteriorării miezului. Pentru a atenua acest lucru, miez de transformator minier rezistent la explozie proiectele încorporează acum geometrii optimizate ale circuitelor magnetice care reduc densitatea fluxului la colțuri, reducând astfel încălzirea locală. Cu toate acestea, chiar și cu un design avansat, monitorizarea termică de rutină și inspecția în infraroșu rămân nenegociabile în minele cu risc ridicat.

Indicatori tipici de defecțiune termică:

• Decolorarea sau barbotarea lacului de suprafață pe jugul miezului.
• Curent fără sarcină crescut și temperaturi mai mari decât cele normale ale înfășurării.
• Degradarea accelerată a izolației de împământare a miezului.

2. Vibrații mecanice și oboseală de prindere

Echipamentul minier subteran funcționează sub vibrații mecanice necruțătoare - de la mineri, forfecători și benzi transportoare continue, împreună cu mișcări frecvente ale solului și activități de sablare. The miez de transformator minier rezistent la explozie trebuie să reziste acestor forțe dinamice fără a deplasa laminarea sau fracturarea consolelor de prindere. Un mod obișnuit de defecțiune este slăbirea progresivă a sistemului de prindere a miezului (șuruburi, plăci și degete de presiune), care permite foilor de laminare individuale să vibreze independent. Această mișcare de frecare uzează stratul de izolație de la marginile de contact, generând resturi conductoare care pot face punte între laminate, creând astfel curenți de circulație și supraîncălzire locală. În cazuri extreme, vibrațiile prelungite provoacă crăparea de oboseală a piciorului de miez sau a laminațiilor jugului, în special la îmbinările trepte, unde se concentrează stresul mecanic. Astfel de fisuri cresc reticența miezului, crescând curentul excitant și reducând factorul de putere. În plus, plăcile de cleme slăbite se pot umple de peretele interior al rezervorului sau de cablurile bucșei, ducând la defecțiuni la pământ sau la descărcare parțială. Jiangsu Jingtianxia Electric Technology Co., Ltd. a abordat acest lucru prin intermediul consolidare prin prindere de înaltă rezistență and impregnare specială cu rășină , care imobilizează întregul stack de miez și atenuează frecvențele de rezonanță. Designul lor brevetat asigură că, chiar și la testele de rezistență la vibrații sub 10 g (conform IEC 60068), miez de transformator minier rezistent la explozie își menține stabilitatea dimensională și performanța electrică. Cu toate acestea, echipele de întreținere trebuie să verifice în mod regulat cuplul feroneriei de prindere și să efectueze monitorizarea descărcării parțiale pentru a detecta semnele timpurii de degradare mecanică înainte de apariția unei defecțiuni catastrofale.

Puncte slabe mecanice comune:

1. Regiunile de articulație în trepte – cele mai susceptibile la micro-fracturi sub sarcină ciclică.
2. Puncte de ancorare a șuruburilor de prindere — predispuse la dezlipirea filetului sau la coroziune prin efort.
3. Banda de împământare a miezului — se poate fractura din cauza expansiunii diferențiale și vibrațiilor.

3. Coroziunea și pătrunderea umidității în atmosfere agresive ale minelor

Aerul de la mine este încărcat cu vapori de apă, praf de cărbune și gaze agresive, cum ar fi metanul, hidrogenul sulfurat și dioxidul de sulf. Chiar și cu carcasele rezistente la explozie, umezeala poate difuza prin presetupe, supape de aerisire sau suduri imperfecte în timpul funcționării prelungite. Când umiditatea pătrunde în miez de transformator minier rezistent la explozie , laminatele din oțel silicon încep să ruginească, în special la marginile tăiate și zonele de bavuri. Rugina nu numai că mărește pierderea de histerezis, dar acționează și ca o punte semiconductivă, promovând scurtcircuitul interlaminar și circulația curenților turbionari. Mai mult decât atât, apa acidă de mină care picura pe suprafața miezului poate ataca stratul de izolație, accelerând gropirea și coroziunea intergranulară. În unele mine de cărbune cu salinitate ridicată, s-a observat fisurare prin coroziune indusă de clorură la stres în tiranții miezului și cadrele suport, ceea ce compromite întreaga structură a miezului. Jiangsu Jingtianxia Electric Technology Co., Ltd. oferă o soluție specializată împotriva coroziunii: acoperiri de protecție a suprafețelor de calitate minieră aplicat prin depunere electroforetică, urmată de un proces de întărire la temperatură ridicată care asigură aderența chiar și sub 95% umiditate relativă. Lor miez de transformator minier rezistent la explozie variantele sunt testate la 500 de ore în camere de pulverizare cu sare (ASTM B117) cu zero rugină roșie. Cu toate acestea, defecțiunea apare atunci când aceste acoperiri sunt zgâriate în timpul instalării sau întreținerii sau atunci când ventilatorul desicant al carcasei nu este înlocuit în mod regulat. Testele regulate de rezistență a izolației (IR) și măsurătorile raportului de absorbție dielectrică (DAR) rămân prima linie de apărare împotriva defecțiunilor miezului legate de umiditate.

Zone de risc de coroziune:

• Plăcile inferioare ale miezului - unde condensul tinde să se acumuleze.
• Margini de laminare - neacoperite după forfecare, foarte vulnerabile.
• Puncte de conectare la împământare — coroziune bimetală între cupru și oțel.

Dincolo de aceste trei categorii de defecțiuni primare, alte mecanisme notabile includ defalcarea dielectrică a izolației miezului din cauza supratensiunii tranzitorii, contaminarea cu laminații conductoare de punte de praf de cărbune și deteriorarea mecanică din cauza ridicării sau transportului necorespunzător. Fiecare dintre acestea poate precipita o defecțiune bruscă a transformatorului, ceea ce duce la opriri costisitoare de producție și la pericole de siguranță. Jiangsu Jingtianxia Electric Technology Co., Ltd., cu peste 46 de ingineri tehnici de specialitate, a dezvoltat un sistem robust de management al calității care abordează fiecare mod de defecțiune, de la proiectare până la post-vânzare. Lor miez de transformator minier rezistent la explozie linia de producție încorporează testarea proprietăților magnetice în timp real, tratarea îmbătrânirii prin vibrații și ecranarea rezistenței izolației 100%. În plus, Jiangsu Jingtianxia Electric Technology Co., Ltd. oferă soluții de bază personalizate - de la unități mici de 500 kVA la pachete mari de 5 MVA - toate oferind disipare optimizată a căldurii and armare structurală conform definiției produsului. Această abordare holistică nu numai că extinde durata de viață a miezului, ci și reduce costul total de proprietate pentru operatorii minelor.

4. Descărcarea parțială și deteriorarea izolației

Deși mai puțin frecvente decât defecțiunile termice sau mecanice, activitatea de descărcare parțială (PD) în interiorul stivei de bază este o preocupare tot mai mare pentru transformatoarele miniere de înaltă tensiune (peste 6kV). Defectele goale ale izolației interlaminare sau micro-fisurile induse de ciclul termic creează îmbunătățiri localizate ale câmpului electric. De-a lungul lunilor, aceste impulsuri PD erodează izolația, carbonizând treptat rășina din jur și generând căi conductoare. Odată ce are loc un scurtcircuit complet de interlaminare, zona afectată experimentează un curent masiv de circulație, care provoacă încălzire locală rapidă și poate duce la o explozie a rezervorului în prezența metanului. Modern miez de transformator minier rezistent la explozies de la Jiangsu Jingtianxia Electric Technology Co., Ltd. sunt impregnate sub vid (VPI) cu lac de înaltă calitate fără solvenți, umplând eficient toate golurile de aer și suprimând începutul PD. În plus, compania folosește roboți avansați de stivuire a miezului care asigură o presiune uniformă pe fiecare pachet, minimizând golurile. În ciuda acestor măsuri, monitorizarea PD cu ajutorul senzorilor de ultra-înaltă frecvență (UHF) este recomandată pentru instalațiile critice, în special în minele gazoase, unde avertizarea timpurie poate preveni evenimente catastrofale.

5. Factori externi – Forțe electrodinamice de scurtcircuit

Deși miezul în sine nu transportă curent primar, scurtcircuite externe severe la bornele transformatorului produc forțe electrodinamice imense care sunt transmise prin înfășurări către miez. Aceste forțe pot îndoi grinzile de prindere a miezului, pot schimba laminarea sau chiar pot rupe cureaua de împământare a miezului. În timp ce carcasa este rezistentă la explozie, distorsiunea mecanică internă poate reduce întrefierul magnetic, provocând saturație și curent de magnetizare excesiv. Evenimentele de defecte repetate deformează cumulativ miezul, schimbându-i curba B-H și crescând zgomotul și pierderile. Jiangsu Jingtianxia Electric Technology Co., Ltd. abordează acest lucru prin proiectarea lor miez de transformator minier rezistent la explozie cu nervuri suplimentare de contravântuire și șuruburi de înaltă rezistență, testate pentru a rezista la curent de scurtcircuit de 25 de ori nominal, fără deformare permanentă. Echipamentul lor intern de tăiere și stivuire a miezului asigură un control dimensional precis, astfel încât chiar și în condiții extreme de defecțiune, miezul își păstrează integritatea electromagnetică.

Întrebări frecvente

Î1: Care este cel mai frecvent mod de defecțiune pentru un miez de transformator minier rezistent la explozie în minele de cărbune subterane?

Degradarea izolației indusă de căldură este cea mai frecventă defecțiune, cauzată de disiparea restricționată a căldurii în interiorul carcasei anti-explozie. Acest lucru duce la fragilizarea lacului, scurtcircuit de interlaminare și supraîncălzirea progresivă a miezului, care împreună reprezintă aproape 40% din înlocuirile premature ale miezului.

Î2: Cum își diferențiază Jiangsu Jingtianxia Electric Technology Co., Ltd. miezurile transformatoarelor miniere rezistente la explozie de miezurile industriale standard?

Jiangsu Jingtianxia Electric Technology Co., Ltd. folosește acoperiri anti-coroziune de calitate minieră, impregnare cu rășină de înaltă rezistență pentru amortizarea vibrațiilor și circuite magnetice optimizate pentru a reduce creșterea temperaturii. Fiecare miez este supus unui screening 100% termic și mecanic, asigurând conformitatea cu standardele IEC/ATEX pentru mediile gazoase.

Î3: Coroziunea poate fi eliminată complet pe un miez de transformator minier rezistent la explozie?

Nu, dar poate fi minimizat. Chiar și cu acoperiri electroforetice, zgârieturile în timpul manipulării sau condensul în interiorul rezervorului pot iniția rugina. Testarea IR regulată, înlocuirea desicantului și inspecțiile vizuale sunt obligatorii. Jiangsu Jingtianxia Electric Technology Co., Ltd. oferă opțional placare din oțel inoxidabil pentru minele extrem de corozive.

Î4: Ce intervale de întreținere sunt recomandate pentru monitorizarea indicatorilor de defecțiuni de bază?

Pentru minele cu risc ridicat, se recomandă inspecții trimestriale, inclusiv imagini termice, măsurarea pierderilor fără sarcină și screeningul de descărcare parțială. Anual, trebuie efectuată o verificare completă a cuplului mecanic și un test de rezistență a izolației (500V sau 1000V megger). Jiangsu Jingtianxia Electric Technology Co., Ltd. oferă servicii de diagnosticare de la distanță folosind datele senzorilor compatibile IoT pentru a prezice sănătatea de bază.

Î5: Este posibil să reparați un miez de transformator minier antiexploziv deteriorat sau trebuie înlocuit în întregime?

Problemele minore, cum ar fi șuruburile de strângere slăbite sau rugina de suprafață, pot fi remediate la fața locului. Cu toate acestea, scurtcircuitele de interlaminare, laminatele fisurate sau coroziunea severă necesită, în general, înlocuirea completă a miezului. Jiangsu Jingtianxia Electric Technology Co., Ltd. furnizează miezuri de înlocuire cu specificații magnetice și dimensionale identice pentru a minimiza timpul de nefuncționare.
