Pentru ce este o mașină de tăiat transversal cu miez folosită în industria transformatoarelor?

În ecosistemul modern de producție a transformatoarelor, precizia și eficiența nu sunt doar obiective operaționale, ci cerințe fundamentale pentru fiabilitatea produsului și controlul costurilor. În centrul acestui mediu bazat pe precizie se află mașini de tăiat transversal cu miez , o categorie de echipamente specializate concepute pentru a prelucra foile de oțel siliconat în dimensiunile exacte necesare pentru laminarea miezului transformatorului. Spre deosebire de liniile de forfecare sau de tăiere de uz general, aceste mașini sunt proiectate pentru a gestiona proprietățile fizice unice ale oțelurilor electrice orientate spre cereale, asigurând formarea minimă de bavuri, tăieturi unghiulare exacte și factori de stivuire consecvenți. Acest articol oferă o examinare tehnică cuprinzătoare a modului în care mașini de tăiat transversal cu miez funcția în industria transformatoarelor, clasificările lor primare și rolul critic pe care îl joacă în fluxurile de lucru moderne ale producției inteligente.

Miezul transformatorului, construit de obicei din straturi stivuite de oțel siliconic subțire, determină eficiența magnetică a unității, pierderile fără sarcină și performanța termică generală. Orice abatere a lungimii tăierii, a dreptății sau a calității muchiei se traduce direct în pierderi crescute de curent turbionar sau zgomot audibil. Prin urmare, mașini de tăiat transversal cu miez nu sunt foarfece autonome, ci sisteme integrate care încorporează mecanisme de alimentare, unități de îndreptare, encodere de măsurare de precizie și stații de perforare sau crestare de mare viteză. Pentru a aprecia utilitatea lor deplină, este esențial să examinăm cele trei categorii principale de produse care domină piața actuală: linii de tăiere modulare de mare viteză , foarfece transversale CNC de precizie , și sisteme integrate de stivuire și tăiere . Fiecare categorie se adresează unor scări de producție, clase de materiale și cerințe de automatizare distincte, oferind producătorilor o abordare personalizată a producției de bază.

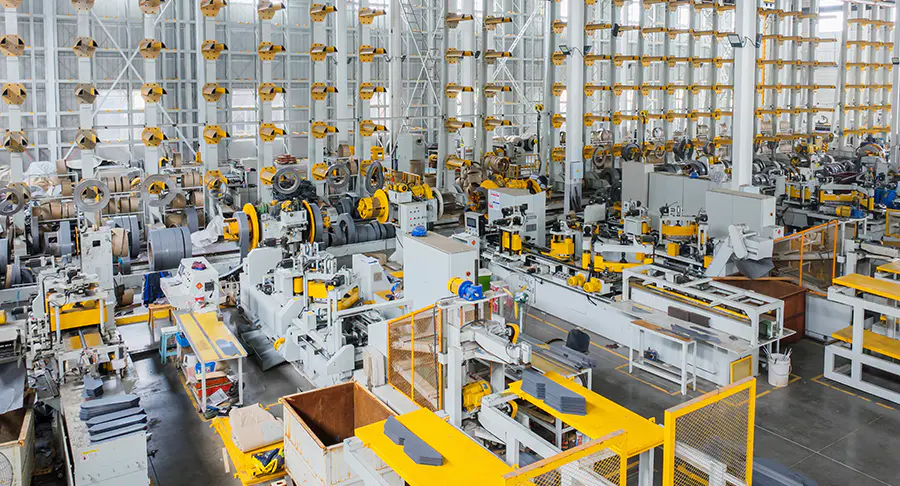

1. Linii de tăiere modulare de mare viteză

Prima clasificare majoră cuprinde linii de tăiere modulare de mare viteză , care sunt concepute pentru operațiuni continue, cu randament ridicat, tipice producătorilor de transformatoare la scară largă. Acestea mașini de tăiat transversal cu miez funcționează la viteze de linie care depășesc 120 de metri pe minut, încorporând role de alimentare servo-acționate și algoritmi de compensare a lungimii în timp real. Caracteristica definitorie a acestei categorii este arhitectura sa modulară - linia poate fi extinsă cu unități de perforare suplimentare, stații de crestare în V sau chiar transportoare automate de stivuire fără a înlocui cadrul de bază. Pentru producătorii care produc transformatoare de distribuție în volume mari, această modularitate oferă o cale clară pentru îmbunătățirea capacității, protejând în același timp investiția de capital inițială.

Din punct de vedere funcțional, o linie modulară de mare viteză începe cu un derulator care manipulează bobine de până la 25 de tone, urmat de un nivelator de precizie care îndepărtează setul de bobine. Stația de tăiere folosește o foarfecă rotativă sau o lamă de ghilotină antrenată de un motor AC cu cuplu mare, realizând lungimi de tăiere cu toleranțe de ±0,05 mm. Modelele avansate integrează detectarea optică a marginilor pentru a compensa rătăcirea materialului, asigurându-se că tăietura transversală rămâne perfect perpendiculară pe direcția de rulare. Această categorie excelează în prelucrarea oțelurilor de siliciu standard M4 și M5, utilizate în mod obișnuit la transformatoarele cu scufundare în ulei de până la 10 MVA. Principalul factor de diferențiere este capacitatea de a menține o calitate constantă la viteze mari, susținând în același timp schimbarea rapidă între diferite modele de bază, de obicei în 15 minute.

Jiangsu Jingtianxia Electric Technology Co., Ltd. a dezvoltat o linie modulară proprie de mare viteză, care încorporează monitorizarea în timp real a grosimii și reglarea adaptivă a jocului lamei, abordând una dintre cele mai persistente provocări în tăierea de mare viteză - creșterea bavurilor pe perioade de producție extinse. Cu peste 46 de specialiști tehnici interni, compania și-a perfecționat algoritmii de control al alimentării pentru a reduce abaterea lungimii cu 40% în comparație cu sistemele convenționale. Această soluție este deosebit de apreciată de clienții care produc miezuri din aliaj amorf, unde chiar și imperfecțiunile minore ale marginilor pot cauza dificultăți semnificative de asamblare.

• Viteza maximă de tăiere: 150 m/min cu amortizare activă a vibrațiilor.
• Capacitate de perforare integrată: până la 4 crestături pe ciclu cu adâncime programabilă.
• Colectarea automată a deșeurilor și tăierea marginilor pentru funcționare continuă.
• Interfață de diagnosticare la distanță compatibilă cu sistemele MES din fabrică.

În comparație cu alte categorii, linia modulară de mare viteză oferă cel mai mic cost pe piesă pentru producții lungi, dar necesită o amprentă mai mare pe podea și o pregătire mai sofisticată a operatorului. Este alegerea preferată pentru centralele de transformare dedicate cu portofolii stabile de produse.

2. Foarfece transversale CNC de precizie

A doua categorie cuprinde foarfece transversale CNC de precizie , care acordă prioritate preciziei și flexibilității față de debitul brut. Acestea mașini de tăiat transversal cu miez sunt utilizate în mod obișnuit în medii de atelier de lucru sau pentru dezvoltarea de prototipuri, unde lungimile tăiate variază frecvent și gradele materialelor variază de la oțel siliconic standard la aliaje ultra-subțiri cu permeabilitate ridicată. Spre deosebire de liniile modulare, foarfecele de precizie folosesc o construcție rigidă cu cadru în C și un sistem hidromecanic de acționare a lamei care oferă o tăietură curată, perpendiculară, cu o deformare minimă a lamei, atingând toleranțe de ±0,02 mm pe o lățime de 1000 mm.

Fluxul de lucru operațional al unei foarfece de precizie include un alimentator cu role servo-acționat cu encodere absolute, un ecartament din spate programabil pentru setarea lungimii și un panou de control digital care stochează până la 500 de programe de tăiere. O caracteristică tehnică distinctivă este tăiere adaptivă din mers capacitatea, în care forfecarea inițiază tăierea în timp ce materialul este încă în mișcare, reducând timpul ciclului fără a compromite precizia. Acest lucru face ca categoria să fie ideală pentru producerea de miezuri în trepte și îmbinări intercalate, unde fiecare laminare necesită dimensiuni ușor diferite pentru a obține o distribuție optimă a fluxului magnetic. Mașinile suportă, de asemenea, tăieturi oblice până la 45 de grade, extinzându-și aplicarea la transformatoarele cu miez bobinat.

Scenariile tipice de aplicare includ ateliere de reparații și întreținere, laboratoare de cercetare și producători de loturi mici de transformatoare specializate pentru aplicații feroviare sau maritime. Avantajul de diferențiere constă în capacitatea de a procesa materiale fragile, cum ar fi oțelurile cu inducție înaltă de 0,18 mm grosime, fără a genera fisuri de margine sau delaminare, o problemă care afectează adesea foarfecele rotative de mare viteză. În plus, interfața CNC permite integrarea perfectă cu sistemele CAD, permițând importul direct de modele de tăiere din software-ul de proiectare de bază.

Jiangsu Jingtianxia Electric Technology Co., Ltd. oferă o variantă de forfecare de precizie echipată cu un modul de inspecție a marginilor pe bază de laser, care respinge orice foaie cu micro-bavuri care depășesc 0,03 mm, asigurându-se că doar laminările fără defecte merg la stația de stivuire. Această capacitate se aliniază cu portofoliul mai larg al companiei, care include echipamente inteligente de stivuire și depozitare automată, creând un sistem de asigurare a calității în circuit închis. Categoria de forfecare de precizie, deși mai lentă decât liniile modulare, oferă un finisaj superior al suprafeței și este adesea folosită ca o mașină complementară pentru comenzi cu amestec mare și volum redus.

1. Setați lungimea țintă de tăiere și unghiul de unghi prin intermediul ecranului tactil HMI.
2. Încărcați bobina și inițiați ciclul automat de îndreptare.
3. Efectuați o tăiere de probă și verificați dimensiunile folosind comparatorul optic integrat.
4. Începe producția; sistemul ajustează automat compensarea alimentării pe baza feedback-ului codificatorului în timp real.

În ceea ce privește raportul cost-beneficiu, foarfecele CNC de precizie impun o investiție inițială mai mare pe unitate de producție, dar oferă o flexibilitate de neegalat, făcându-le indispensabile pentru producătorii de transformatoare care răspund diverselor specificații ale clienților.

3. Sisteme integrate de stivuire și tăiere

A treia categorie și cea mai avansată din punct de vedere tehnologic este cea sistem integrat de stivuire și tăiere , care combină tăierea transversală cu stivuirea robotizată într-un singur proces continuu. Acestea mașini de tăiat transversal cu miez nu sunt doar unelte de tăiere, ci celule de lucru complete care transformă stocul de bobine în pachete de miez gata de asamblat. Sistemul cuprinde un modul de tăiere în amonte – de obicei o foarfecă de precizie sau un tăietor rotativ de mare viteză – urmat de un transportor care alimentează laminatele tăiate către un robot portal cu mai multe axe sau o unitate de preluare și plasare în stil delta. Robotul aranjează fiecare laminare într-o secvență de stivuire predefinită, aplicând adeziv sau presiune de interblocare, după cum este necesar.

Inovația tehnică de bază este controlul înregistrării în timp real , unde modulul de tăiere și robotul de stivuire au un sistem de coordonate comun derivat din senzori de margine și camere de viziune. Acest lucru asigură că fiecare strat este stivuit cu o precizie unghiulară mai bună de 0,01°, critică pentru reducerea pierderii miezului în transformatoarele de înaltă eficiență (IE4 și mai sus). Sistemul include, de asemenea, o stație de cântărire integrată care calculează factorul de stivuire pe strat, oferind feedback imediat pentru ajustarea procesului. Această categorie este utilizată în principal pentru transformatoarele de putere mare (peste 50 MVA) și pentru transformatoarele de tracțiune în care greutatea și simetria miezului afectează direct performanța dinamică.

În comparație cu tăierea de sine stătătoare și stivuirea manuală, sistemul integrat reduce dependența de forță de muncă cu până la 70% și elimină daunele induse de manipulare, ceea ce este benefic în special pentru materialele de ecartament subțire (0,15 mm). Cu toate acestea, complexitatea sistemului necesită software sofisticat pentru generarea de modele, secvențierea straturilor și evitarea coliziunilor. De asemenea, necesită un nivel mai ridicat de întreținere predictivă datorită funcționării sincronizate a subsistemelor mecanice, pneumatice și vizuale.

Jiangsu Jingtianxia Electric Technology Co., Ltd. și-a implementat sistemele integrate de stivuire și tăiere în mai multe fabrici de transformatoare de nivel 1 din Asia, obținând o reducere documentată cu 25% a timpului ciclului de asamblare a miezului. Algoritmii de stivuire proprietari ai companiei, dezvoltați de echipa sa de 46 de talente tehnice profesioniste, iau în considerare deformarea materialului și variațiile de grosime, ajustând dinamic forța de ridicare a robotului și unghiul de plasare. Această soluție face parte din portofoliul inteligent unic al companiei, care include, de asemenea, linii de logistică automate și sisteme de depozitare, subliniind angajamentul său față de soluții de producție digitală end-to-end pentru industria energetică.

Prin acest cadru de trei categorii, devine evident că selectarea celei potrivite mașini de tăiat transversal cu miez depinde de echilibrarea volumului de producție, diversitatea materialelor și nivelul de integrare cu ansamblul din aval. Jiangsu Jingtianxia Electric Technology Co., Ltd. abordează această diversitate oferind toate cele trei configurații, susținute de o rețea robustă de servicii post-vânzare și consultanță în optimizarea proceselor. Înțelegerea profundă de către companie a fizicii de bază, combinată cu fabricarea internă a componentelor mecanice cheie, îi permite să adapteze parametrii fiecărei mașini la gradul specific de oțel magnetic și geometria miezului cerută de client. Indiferent dacă prioritatea este debitul maxim, precizia maximă sau automatizarea completă, industria modernă a transformatoarelor se bazează pe aceste sisteme de tăiere specializate pentru a menține competitivitatea pe o piață globală din ce în ce mai condusă de eficiență.

Întrebări frecvente

Î1: Care este diferența principală dintre o linie modulară de mare viteză și o forfecare CNC de precizie?

Linia modulară de mare viteză acordă prioritate randamentului și este proiectată pentru producția continuă, în volum mare, de laminate de miez standard, atingând de obicei viteze de peste 120 m/min cu toleranță moderată (±0,05 mm). În schimb, forfecarea CNC de precizie se concentrează pe precizie și flexibilitate, oferind toleranțe mai strânse (±0,02 mm) și timpi de schimbare mai rapidi, făcându-l potrivit pentru lucrări cu materiale mixte și lucrări de scurtă durată. Linia modulară este mai rentabilă pentru producția de masă, în timp ce foarfeca oferă o calitate superioară a muchiei pentru modelele magnetice exigente.

Î2: Cum îmbunătățesc sistemele integrate de stivuire și tăiere calitatea miezului în comparație cu procesele separate?

Sistemele integrate elimină manipularea manuală între tăiere și stivuire, reducând riscul de deteriorare a marginilor, nealiniere și contaminare. Ele permit, de asemenea, feedback de înregistrare în timp real, asigurându-se că fiecare laminare este plasată cu o precizie unghiulară mai bună de 0,01°. Acest lucru reduce direct pierderea miezului și îmbunătățește eficiența transformatorului. În plus, sistemul respinge automat laminările în afara toleranței, împiedicând straturile defecte să intre în pachetul de miez.

Î3: Ce tip de mașini de tăiat transversal cu miez este specializată în Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. produce și integrează toate cele trei categorii majore - linii modulare de mare viteză, foarfece CNC de precizie și sisteme integrate de stivuire. Compania oferă, de asemenea, soluții personalizate pentru materiale de miez amorfe și nanocristaline. Cu peste 46 de experți tehnici, firma se concentrează pe algoritmi de control inteligenți și caracteristici de întreținere predictivă, oferind o suită completă de la mașini individuale până la ateliere de fabricație de bază complet automatizate.

Î4: Poate un forfecare CNC de precizie să se ocupe de tăieturi cu oglindă pentru miezurile transformatoarelor în trepte?

Da, majoritatea foarfecelor CNC de precizie sunt echipate cu o capacitate programabilă de tăiere cu oglindă, permițând unghiuri de la 0° la 45° cu repetabilitate ridicată. Această caracteristică este esențială pentru producerea îmbinărilor în trepte și intercalate, care minimizează scurgerile de flux și reduc zgomotul în transformatoarele de putere mari. Cadrul rigid al foarfecei și ecartamentul posterior servocontrolat asigură că atât lungimea, cât și unghiul rămân în toleranța specificată pe parcursul a mii de cicluri.
