Avantajele produsului
Servocontrol de înaltă precizie — Precizie superioară de tăiere
Un sistem de măsurare a lungimii dublă în buclă închisă complet cu codificator extern de servomotor, combinat cu un mecanism de avans auxiliar, realizează o precizie a lungimii de tăiere de ±0,2 mm la viteză constantă, o precizie unghiulară de ±0,1° și o abatere de coincidență a unghiului de răsturnare a brațului central de ≤0,1 mm, asigurând o precizie de stivuire a miezului în aval.
Sistem complet de acţionare Siemens — Performanţă stabilă şi fiabilă
Toate stațiile - alimentare, forfecare și perforare - sunt conduse de servomotoare Siemens cu răspuns ridicat și cu inerție mare. Sistemul de control al mișcării oferă o funcționare stabilă, fiabilă, un randament ridicat de producție, o rată scăzută de eșec și costuri reduse de întreținere pe termen lung.
Scule din carbură cimentată — Durabilitate de lungă durată
Lamele de forfecare, matrițele de perforare în V și matrițele de perforare sunt toate fabricate din carbură cimentată de marca Zhuzhou Diamond (carbură de tungsten), realizând 200.000–300.000 de curse pe ascuțire, reducând semnificativ frecvența schimbării sculelor și opririle neplanificate ale producției.
Nu este necesară o groapă tampon - Instalare simplă, cu costuri reduse
Un design inovator al plăcii tampon utilizează senzori fotoelectrici în mai multe puncte pentru a monitoriza poziția foii în timp real și pentru a potrivi automat viteza de alimentare cu viteza de derulare. Nu este necesară excavarea unei gropi tampon, reducând substanțial costurile de construcție a fundației, permițând în același timp filetarea automată.
HMI cu ecran tactil — Operare intuitivă și ușoară
Un ecran tactil Siemens cu o interfață grafică permite operatorilor să introducă și să modifice rapid parametrii de producție, cu control precis al cantității de ieșire în funcție de numărul de foi sau de unitatea de transformare. Acest lucru reduce cerințele de calificare a operatorului și îmbunătățește eficiența managementului producției.
Compatibilitate cu procese în mai multe etape — Adaptabilitate largă
Suportă procese de stivuire progresivă transversală și longitudinală în 3, 5 și 7 trepte, adaptându-se în mod flexibil la diferite structuri de miez și îndeplinind cerințele de prelucrare a foii ale diferitelor miezuri de transformatoare de tip uscat și immerse în ulei.
Aplicații ale produsului
HJ-DZ-440 este utilizat în principal în industria de fabricare a transformatoarelor în următoarele scenarii:
Prelucrarea foii de miez de transformator de putere medie și mare: Potrivit pentru tăierea laminărilor de format mare cu lungimi de miez de 770–2400 mm și lățimi de 80–440 mm, îndeplinind cerințele de producție ale transformatoarelor de putere de mare capacitate.

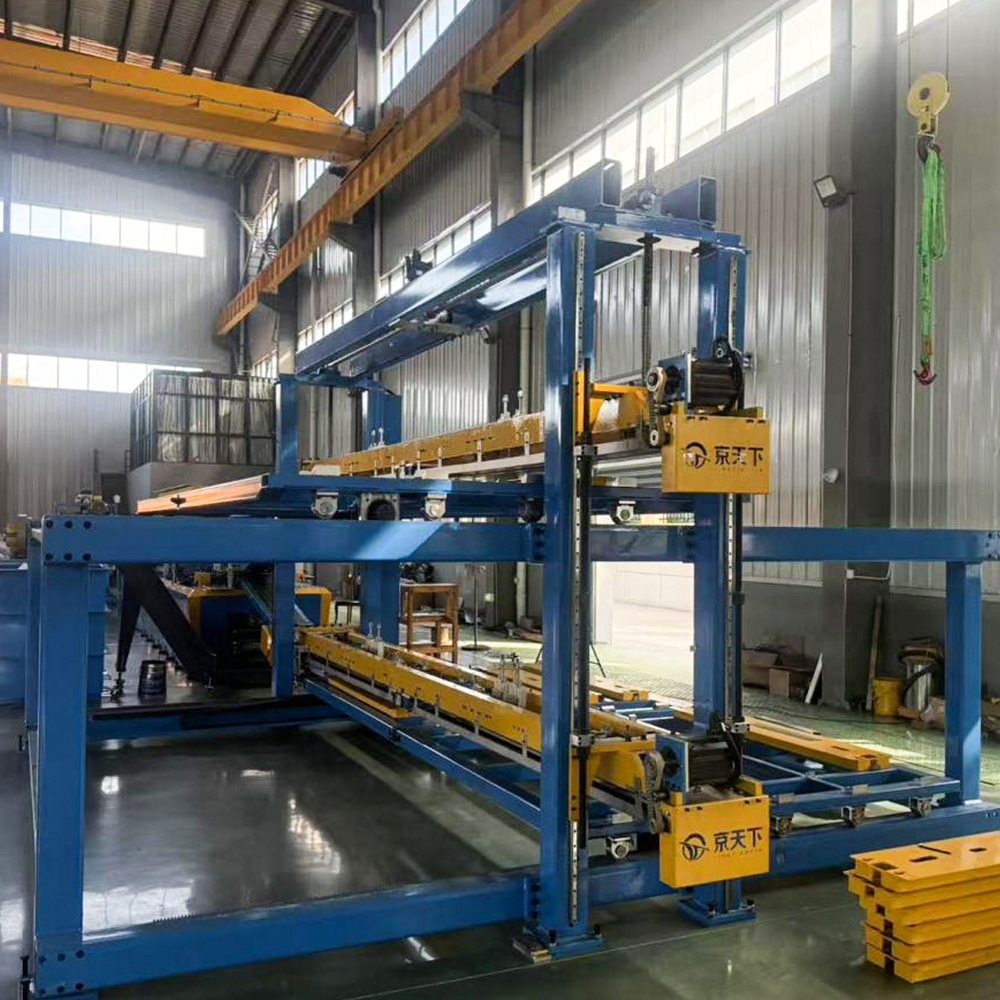

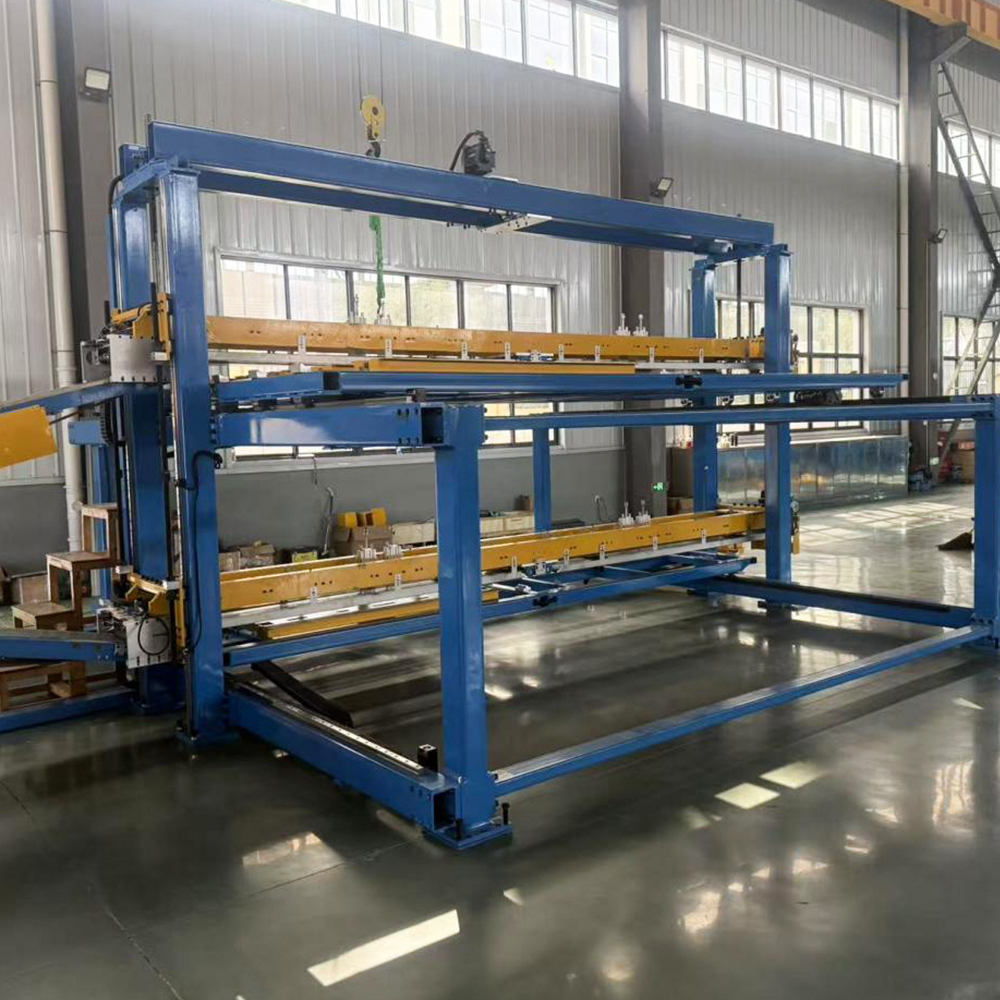

Integrarea liniei de stivuire în linie: se conectează direct la echipamentele de stivuire în linie a miezului din seria ZXD, permițând forfecarea și stivuirea simultane și eliminând etapele intermediare de ridicare și transfer, sporind semnificativ eficiența globală a producției.
Forfecare offline autonomă: poate funcționa și ca o mașină de forfecare independentă; coloanele finite sunt transferate la procesul de stivuire manual sau prin intermediul unui transportor, menținând compatibilitatea cu fluxurile de producție convenționale.
Producție de foi de miez cu mai multe varietăți: acceptă procesarea foilor pentru configurații cu 3, 5 membre și alte miezuri, adaptabile la tip uscat, immers în ulei, stocare de energie și alte tipuri de transformatoare.
Miezurile transformatoarelor de putere mari trebuie să transporte simultan...
CITEȘTE MAI MULTAlegerea între un transformator cu scufundare în ulei și un transformator ...
CITEȘTE MAI MULTProducătorii de transformatoare se confruntă astăzi cu o cerere din ce în ...
CITEȘTE MAI MULTMiezurile transformatoarelor mari de putere sunt construite din mii de lam...
CITEȘTE MAI MULTOțelul electric orientat spre cereale este coloana vertebrală a producției...
CITEȘTE MAI MULTAtunci când un producător de transformatoare primește două oferte pent...
CITEȘTE MAI MULTÎn domeniul producției de miez de transformator, selectarea echipamentului de procesare adecvat determină în mod direct calitatea produsului, utilizarea materialelor și eficiența producției. Deși ambele linii tăiate la lungime din oțel siliconic și liniile de tăiere sunt utilizate pentru prelucrarea oțelului cu siliciu, principiile lor de lucru, scenariile de aplicare și produsele finale sunt fundamental diferite. Acest articol ia Linie de tăiere la lungime din oțel silicon HJ-DZ-440 ca exemplu pentru a oferi o analiză comparativă detaliată a acestor două metode de procesare, ajutându-vă să luați o decizie informată bazată pe nevoile reale de producție.
A linie de tăiere este folosit în principal pentru a forfea longitudinal bobinele largi de oțel siliconic în mai multe bobine mai înguste. Produsul său finit rămâne sub formă de bobină, iar scopul principal este schimbarea lățimii materialului pentru procesele ulterioare de ștanțare sau tăiere. În contrast, cel Linie de tăiere la lungime din oțel silicon HJ-DZ-440 este un sistem de forfecare de precizie care taie bobinele în foi plate de lungimi predeterminate. Mai important, este proiectat special pentru stivuirea miezului de laminare a transformatorului, integrarea alimentării, perforarea găurilor, crestarea în V, forfecarea la 45°/135° și gestionarea inteligentă a materialului într-o singură unitate automată.
Conform definiției produsului de la Jiangsu Jingtianxia Electric Technology Co., Ltd. , HJ-DZ-440 dispune de o configurație standard „2-Shear, 4-Punch” (2 unități de forfecare, 2 unități de perforare în V și 2 unități de perforare), care suportă tăierea progresivă transversală și longitudinală în 3 trepte, 5 trepte și 7 trepte. Acest nivel de integrare funcțională este ceva convențional linie de tăiere din oțel siliconic pur și simplu nu se poate realiza, deoarece acesta din urmă efectuează doar tăiere longitudinală fără nicio capacitate de tăiere transversală sau de perforare.
Fluxul de proces al unei linii tipice de tăiere include derularea, nivelarea, tăierea longitudinală cu cuțite circulare, controlul tensiunii și recul. Întregul proces este continuu, iar rezultatul final este mai multe bobine înguste. The Linie de tăiere la lungime din oțel silicon HJ-DZ-440 , totuși, urmează o logică de procesare complet diferită. Fluxul său de lucru este: derulare → nivelare → perforare → crestătură în V → forfecare 45°/135° → stivuire foi. Echipamentul prelucrează bobine de oțel siliciu orientate pe granule laminate la rece în laminate precise, care îndeplinesc cerințele exigente ale proceselor de stivuire a miezurilor, realizând o producție complet automatizată de la bobină la foile finite.
Diferențele funcționale cheie includ:
Liniile de tăiere sunt utilizate pe scară largă în industriile generale de prelucrare a metalelor, inclusiv piese auto, carcase de aparate de uz casnic și ateliere generale de ștanțare. Acești utilizatori necesită de obicei doar reducerea lățimii și recul pentru etapele ulterioare de procesare. În contrast, cel Linie de tăiere la lungime din oțel silicon HJ-DZ-440 este special conceput pentru industria transformatoarelor de putere, în special pentru fabricarea miezurilor de transformatoare de înaltă eficiență.
Jiangsu Jingtianxia Electric Technology Co., Ltd. a echipat această linie cu un sistem de control al mișcării Siemens și o arhitectură complet servo-acționată, permițându-i să suporte atât modurile de producție de forfecare offline, cât și de stivuire directă în linie. Aplicațiile tipice includ:
Pentru a ilustra clar diferențele dintre Linie de tăiere la lungime din oțel silicon HJ-DZ-440 și o linie tipică de tăiere, următorul tabel oferă o comparație alăturată a parametrilor critici:
| Parametru | Linia de tăiere | HJ-DZ-440 Linie tăiată la lungime |
| Max. lățimea de procesare | De obicei, până la 600 mm | 440 mm |
| Metoda de forfecare | Longitudinal (cuțite circulare rotative) | transversal (foarfece ghilotină) |
| Perforarea găurilor | Nu este disponibil | 2 unități de perforare (standard) |
| crestătură în V | Nu este disponibil | 2 unități de perforare în V (standard) |
| Tăiere unghiulară (45°/135°) | Nu este acceptat | Sprijinit |
| Formular de ieșire | Bobine înguste | Foi finisate stivuite |
| Sistem de control | PLC de bază | Control de mișcare Siemens complet servo-acționat |
| Etape de tăiere progresivă | Niciuna | 3 pași, 5 pași, 7 pași |
Această comparație arată clar că, în timp ce linia de tăiere este un instrument versatil pentru reducerea lățimii, Linie de tăiere la lungime din oțel silicon HJ-DZ-440 este un sistem specializat, de înaltă precizie, conceput pentru a furniza laminate finite gata pentru stivuirea miezului fără pași suplimentari de procesare.
Pentru producătorii de miezuri de transformatoare, utilizarea materialului are un impact direct asupra eficienței costurilor. Liniile de tăiere generează în mod obișnuit deșeuri semnificative de tăiere a marginilor, deoarece lățimea totală a mai multor benzi înguste se potrivește rareori exact cu lățimea bobinei inițiale. În contrast, cel HJ-DZ-440 optimizează modelele de tăiere prin capacitatea sa de tăiere progresivă, minimizând risipa prin imbricarea diferitelor lungimi și unghiuri dintr-o singură bobină.
